OpenCAD 使用指南 · Sean Kim
免费在线 SketchUp 查看器：打开 SKP 文件
SKP 是 SketchUp（也称草图大师）的模型文件，显示结果会受到保存版本和模型结构的影响。先用示例房屋熟悉操作，再检查自己文件的版本、标签和结构。
不下载 SketchUp Viewer，还能选择什么？
SketchUp 官方已于 2025 年 4 月 22 日停止桌面查看器的新下载。请根据任务选择官方共享方式或本地文件查看器。
- 查看本地 SKP：在 OpenCAD 中选择文件，检查标签、场景和尺寸。模型文件不会上传到服务器。
- 通过链接共享模型：请查看 SketchUp 官方的 Trimble Connect 与 Link Sharing 指南。
- 编辑家具模型：需要 SketchUp 等建模工具。OpenCAD SKP 查看器不提供模型编辑或重新保存。
检查SketchUp保存的版本
目前，OpenCAD SKP 查看器可以打开在 SketchUp 6、7、8 和 2013-2026 中保存的 .skp 文件。无法读取在 SketchUp 3-5 中保存的非常旧的文件，打开时会提示其保存版本。仅将扩展名改为 .skp 并不会把文件转换为受支持的文件。
OpenCAD 不是 SketchUp 官方产品。如果版本不受支持，请让发送文件的人在 SketchUp 6 或更高版本中重新保存。
示例和模型的打开顺序

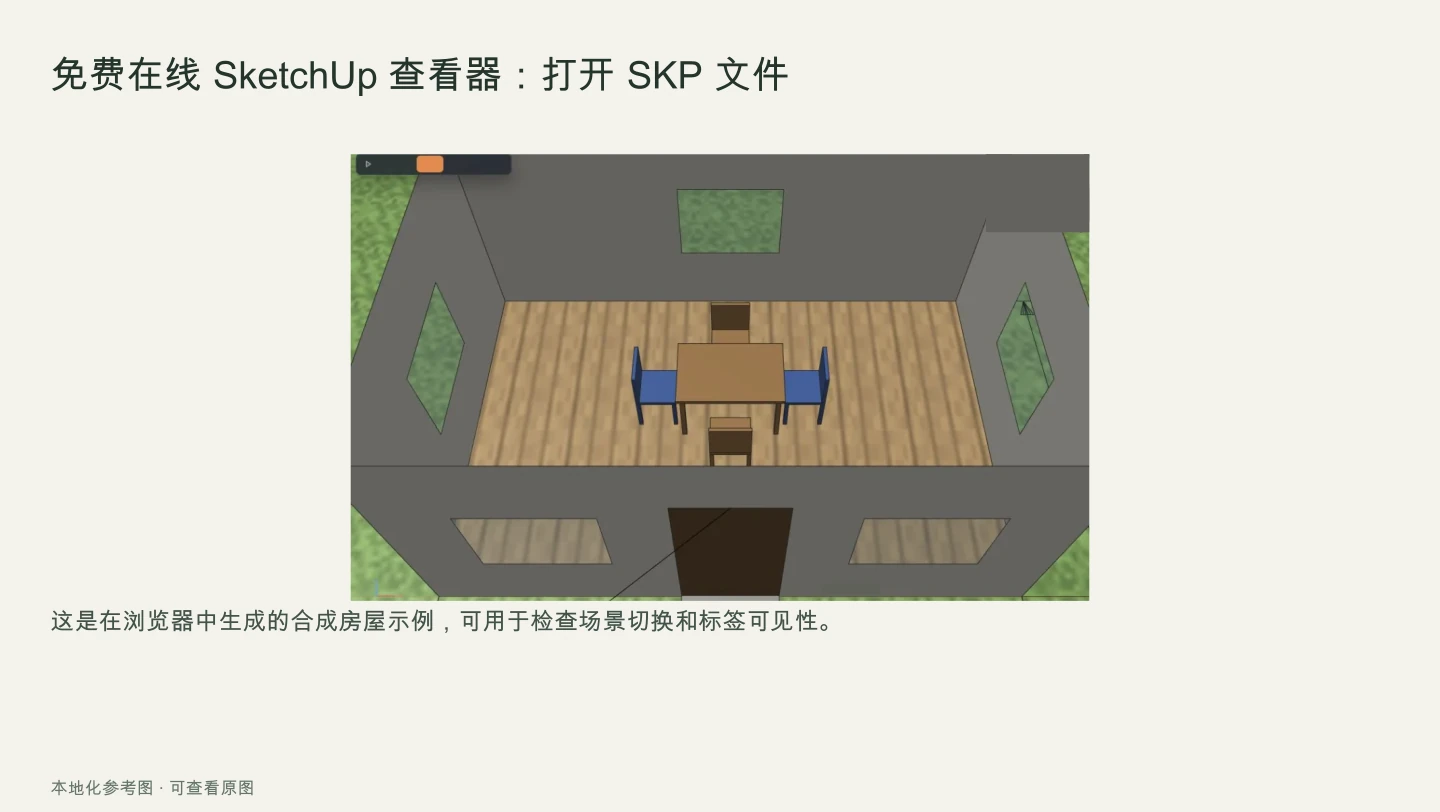

“预览示例”会打开一个在此浏览器中创建的房屋模型。您可以先熟悉标签、材料、构造面板和完整视图。
- 从“打开”菜单中选择 .skp 文件，或将其拖放到窗口中。
- 模型打开后，按“全屏”或 F 键调整其大小以适应屏幕。
- 检查“标签·材质”面板中的显示状态，以及“配置”面板中的组·组件关系。
- 查看“信息”面板，了解已保存的版本、单位、解释警告和部分读取通知。
当某些物体或材质不可见时
请先检查“标签”和“配置”项是否已关闭。检查“显示隐藏形状”和剖面设置，并放大选定的组，将其与整个模型进行比较。
它读取文件中的图案图像以显示材质，但并非所有材质或对象都与原始材质或对象完全相同。请与原程序中的同一场景进行比较。点击场景标签后，会切换为该场景保存的相机、隐藏标签、剖切面和样式。
如果出现警告，提示仅读取了部分内容
对于末端被截断或内部数据长度断裂的文件，可能只会显示可读部分。即使是大型模型，在达到处理限制时也会收到通知。不要因为屏幕上显示了几何图形就认为整个模型已被读取。
如果无法打开新文件，现有模型可能仍然存在，因此请同时检查文档名称和屏幕上的警告信息。请与文件提供商确认源文件是否能正确打开，并在报告错误时，提供版本号、浏览器、警告信息以及一个最小可共享示例。
模型将在本设备的浏览器中处理。请勿将客户模型或机密文件附加到公共问题中。
