OpenCAD SketchUp 查看器

工具简介

这是一个用于在浏览器中检查 SketchUp 模型（用于家具和室内设计）形状和配置的工具。它按照文件中保存的样式、场景和阴影设置打开模型，尽量接近在 SketchUp 中看到的样子。它将本地文件读取到 Web Worker 中，并在 OpenCAD 3D Core 中显示。

格式

从 SketchUp 6、7、8 和 2013-2026 保存的 .skp 文件。尚无法打开 SketchUp 5 及更早版本的文件。

导航

打开和关闭标签、查看材质、按名称查找组和组件、只选一个面或一条边查看面积和长度

查看

连背景和边线颜色（包括按材质着色）都按文件样式打开、七种显示方式、阴影和雾、多个剖切面与剖面填充

场景

场景标签与场景播放、遇墙停下并沿地面行走的漫游、视野角调整、两点透视

测量

卷尺和量角器（捕捉端点、中点、圆心、垂足和交点，可按 Shift 固定方向）、放置参考点与参考线，也可回退（重新打开同一文件时仍保留）、复制最近 10 次测量、保存和打印图片

移动端

只把查看和测量按钮放在一行，卷尺和量角器可长按精确瞄准，漫游用摇杆操作。添加到主屏幕后无需联网也能打开

快速入门

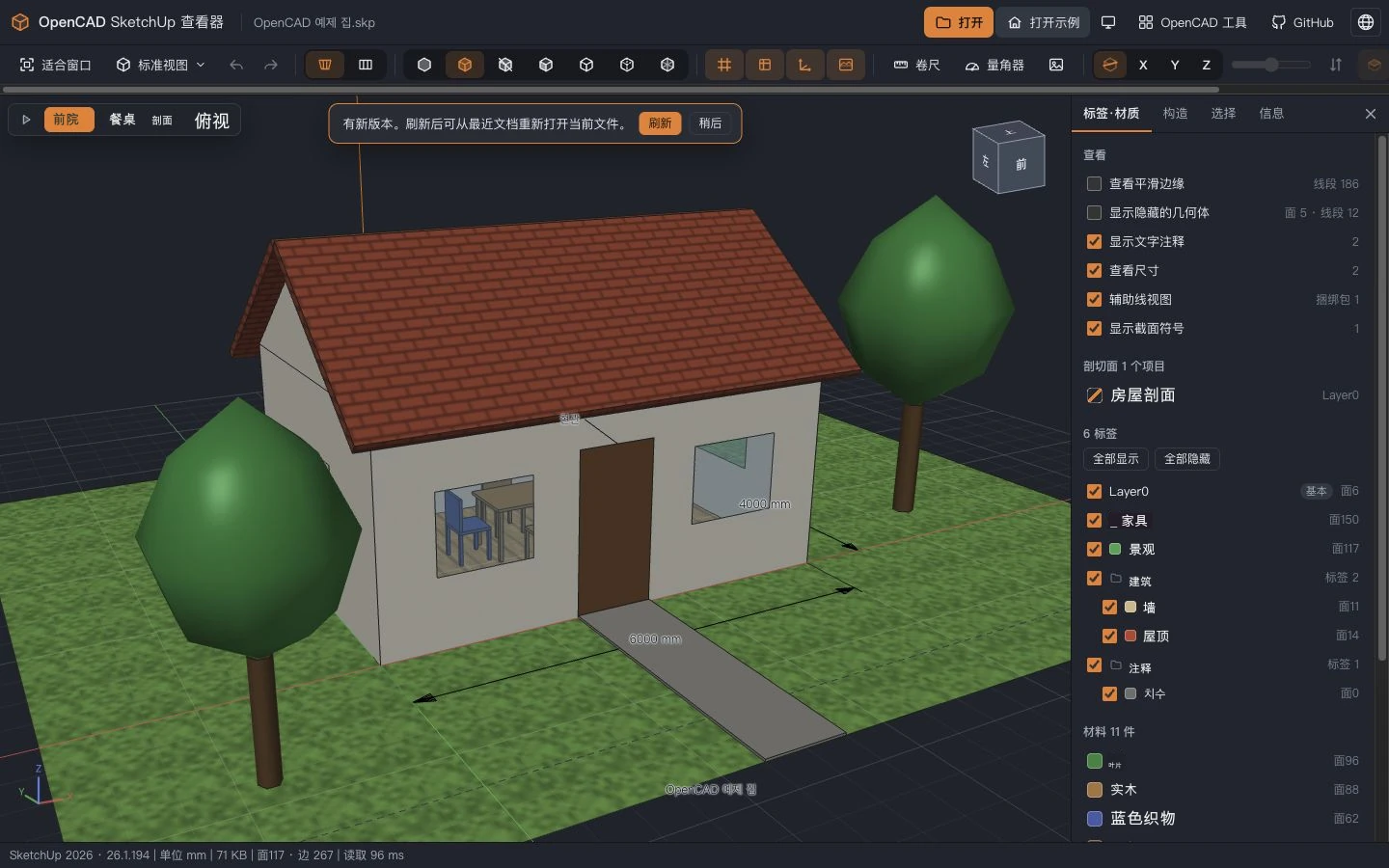

1. 打开SKP Viewer，点击“打开示例”，查看浏览器中创建的房屋模型。
2. 选择 .skp 文件，点击“打开”或将其拖放到窗口中。
3. 检查“标签·材质·配置”面板和 3D 视图中的模型。如果有场景，可点击场景标签，或按 ▶ 依次播放。
4. 用卷尺（T）和量角器测量距离和角度，再在“保存图片”中保存为 PNG 或打印。

无需安装或注册即可免费使用。文件解析和画面显示均在本设备的浏览器中完成，所选的绘图或模型文件不会上传到服务器。

支持范围与注意事项

• 无法读取在 SketchUp 3-5 中保存的非常旧的文件。打开这类文件时会提示其保存版本，请在 SketchUp 6 或更高版本中重新保存后再打开。
• 它不是官方的 SketchUp 产品，不提供模型编辑或 SKP 重新保存功能。并非所有材料和物体看起来都与原始材料和物体相同。

请使用支持 WebGL2 和 JavaScript 的浏览器。OpenCAD 是以 MIT 许可证公开的个人开源项目。
