OpenCAD STEP 查看器
这是一个免费的查看器，无需安装即可在浏览器中打开 STEP·STP 3D CAD 文件。您可以检查装配结构和零件属性，测量孔径和面之间的距离，并通过剖切和爆炸视图查看内部。
.step.stp.p21
工具简介
在检查供应商提供的STEP模型时，无需安装CAD软件即可查看零件和装配结构。还能找出零件之间相互重叠的位置；体积和质量不是用显示用三角形，而是对 B-rep 曲面积分求得。在曲线边和曲面上，测量点也会落在实际形状上。STEP分析由Web Worker处理，3D显示由通用的OpenCAD Viewer Core处理。
- 格式
- STEP AP203、AP214、AP242 的 B-rep 形状、装配、颜色、单位和 PMI 注释
- 导航
- 可按零件、实体或面为单位同时选中多个，在产品树和右键菜单中隐藏、仅显示此项、淡化其余部分、查看零件属性
- 查看
- 标准视图、着色与线框、消隐、X 射线、剖切、按装配层级逐级展开的爆炸视图
- 测量
- 可吸附到圆心、中点、交点和垂足的两点距离及 Shift 固定方向、边长与孔径、面与面之间的距离和角度、体积与质量、转动惯量、连包在其他零件内部的零件也能找出的干涉检查
- 导出
- 大尺寸 PNG 与透明背景图片、STL·OBJ 文件、测量记录 CSV、保存当前画面的视图链接
- 移动端
- 只把查看和测量按钮放在一行，借助测量条和长按精确瞄准核对距离与面尺寸。用手指也能同时选中多个零件。添加到主屏幕后无需联网也能打开
快速入门

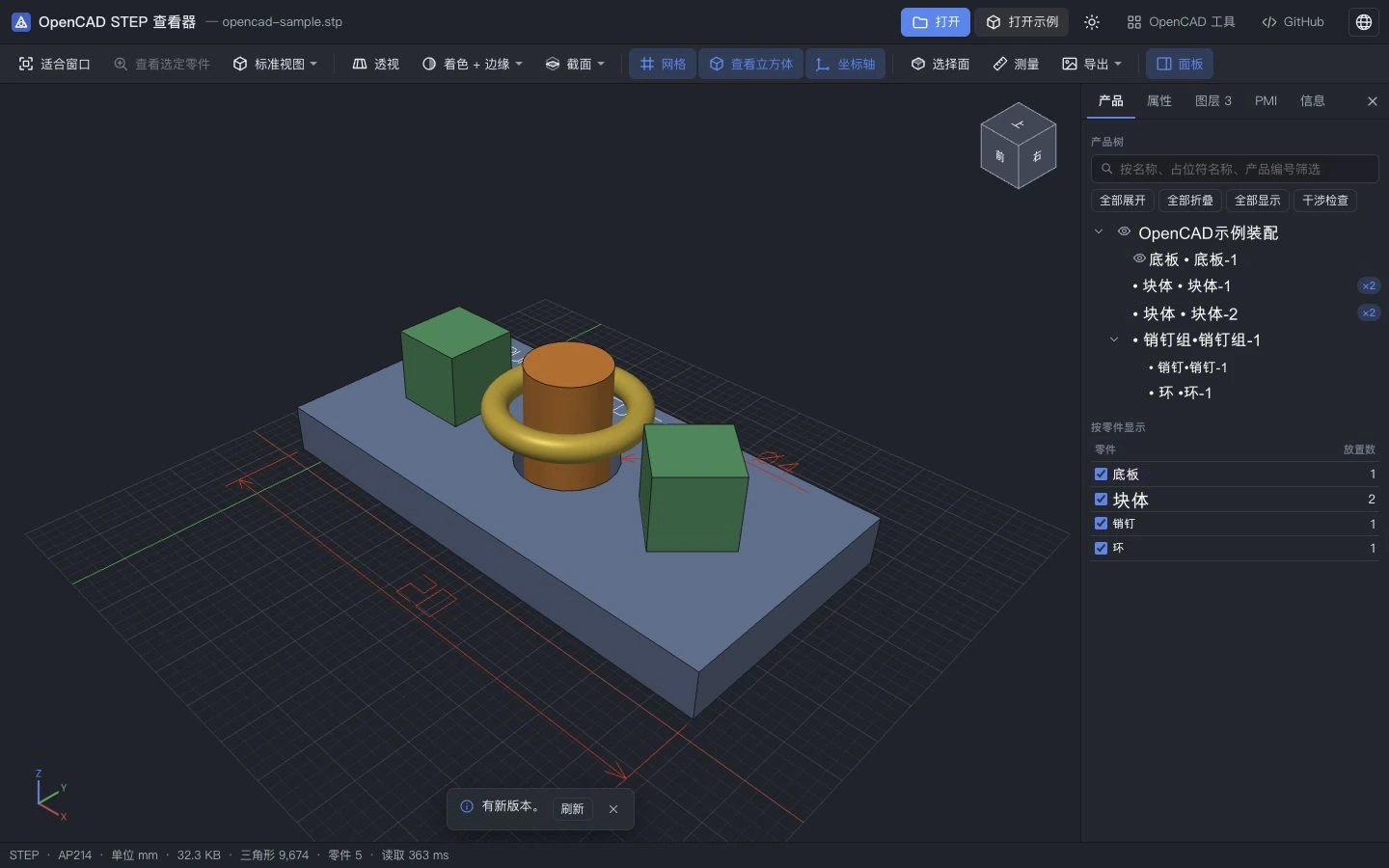

- 打开STEP查看器并通过“打开示例”检查小型装配模型。
- 点击“打开”或将 .step 或 .stp 文件拖放到窗口中。
- 在产品树中选择或隐藏部件，并用鼠标或手指进行旋转、移动和缩放。
- 在“测量”中点击两点、面或边来测量距离和直径，再通过“导出”保存图片或 STL 文件，或复制视图链接。
无需安装或注册即可免费使用。文件解析和画面显示均在本设备的浏览器中完成，所选的绘图或模型文件不会上传到服务器。
支持范围与注意事项
- 这是检查3D模型的查看器，不会修改形状，也不会重新保存为STEP。STL·OBJ 导出直接使用屏幕上绘制的三角网格。
- 干涉检查以及与 B 样条曲面之间的最小距离，是用显示用三角形计算的近似值。体积与质量、转动惯量通过对 B-rep 曲面积分求得，但边曲线与曲面略有偏离的部分实体只能求得近似值，属性选项卡会同时显示误差范围。
- 即使在支持的 AP 格式中，某些几何图形也可能无法正确解析。将信息面板中的警告信息与源CAD软件中的显示信息进行比较。
请使用支持 WebGL2 和 JavaScript 的浏览器。OpenCAD 是以 MIT 许可证公开的个人开源项目。
