OpenCAD NC 查看器

工具简介

用于查看 CNC 程序移动顺序和刀具路径的工具。解析 G 代码的直线、圆弧和螺旋移动以及 Heidenhain 程序；选择代码行会在 3D 路径上显示对应移动，选择路径则显示对应代码行。Haas、Siemens 等方言和车床程序会根据文件内容识别，并在画面上方的提示条中告知。将主程序和子程序文件一起打开时，会把它们作为一个作业连起来读取。板材加工文件（MPR、PGI、XML）会在板上绘制孔、槽、型腔（包括自由形状型腔）、轮廓加工和封边，并同时显示加工列表和变量。回放到当前位置为止的毛坯切削情况会用三轴高度图进行仿真，快速移动穿过毛坯的行会另行提示。

格式

ISO、Fanuc、Haas、Siemens、LinuxCNC、GRBL、Mach3 系列 G 代码，Heidenhain 对话式与 DIN/ISO，woodWOP MPR，WangShi PGI，KDT XML

路径

3D 刀具路径与代码行关联、按刀具显示、加工顺序回放、逐个移动步进、代码搜索、把毛坯切削到回放位置的三轴仿真

信息

进给与快速移动长度、预计时间、切削范围与最深 Z、所选行的进给·主轴·补偿状态、板材加工文件的作业与变量

警告

对与刀具号不同的 H·D 号、主轴停止时切削、低于最深切削的快速移动等行发出警告，点击即可跳到该行

查看

旋转·缩放、标准视图、剖切、可吸附到圆弧中心、中点、交点和垂足的两点测量、Shift 固定方向（圆弧和样条曲线为切线方向）、PNG 保存

移动端

只把查看、测量和播放按钮放在一行，借助测量条和长按精确瞄准核对刀具路径上两点间的距离。添加到主屏幕后无需联网也能打开

快速入门

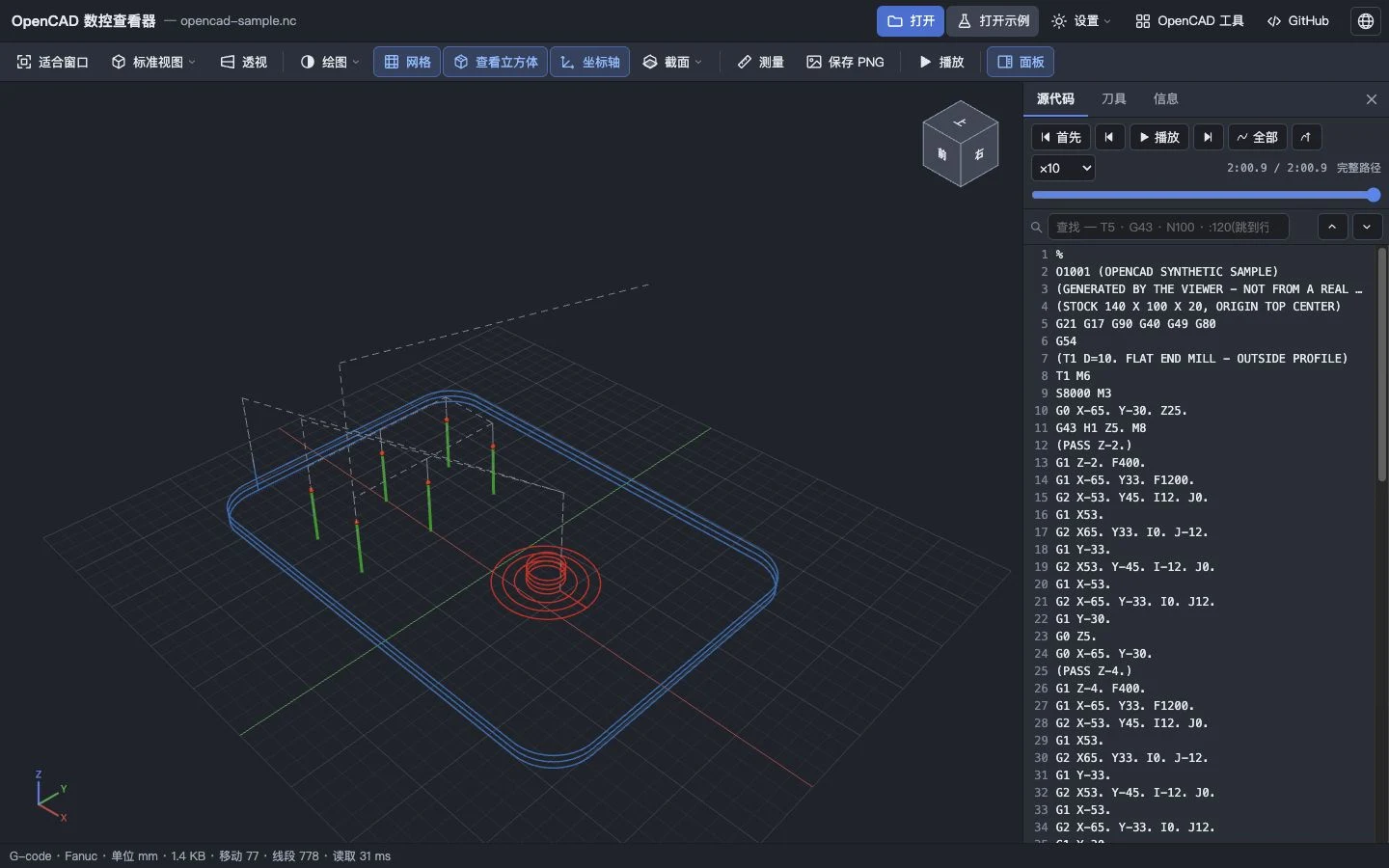

1. 打开 NC Viewer 并通过“打开示例”检查合成的 G 代码。
2. 打开 NC 文件（G 代码、Heidenhain、MPR、PGI、XML），或将其拖入窗口。如果子程序在其他文件中，请一起选择。
3. 选择一条代码线或三维路径，即可查看相应的移动步骤。
4. 使用刀具专属显示和回放栏检查加工顺序。点击信息面板中的警告即可跳到对应的代码行。

无需安装或注册即可免费使用。文件解析和画面显示均在本设备的浏览器中完成，所选的绘图或模型文件不会上传到服务器。

支持范围与注意事项

• 宏、循环和坐标系在不同设备上的解释可能有所不同。即使在支持的语言中，也并非所有命令都能完全一致地执行。
• 可以识别 Okuma OSP 程序，但只读取坐标系（G15 H）。CALL、VC 变量等 Okuma 特有语法不会绘制，而是以警告提示。
• G53、G28 等前往机床坐标的移动，在设置中输入工件原点的机床位置之前，会按推定的安全高度以虚线绘制。
• 仅凭刀具路径画面和毛坯切削仿真无法判断碰撞或加工质量。仿真是基于三轴高度图的近似，无法表现刀夹和倒扣，也不会对车床和多轴程序进行切削仿真。上机前请根据原始 CAM 和设备条件另行验证。

请使用支持 WebGL2 和 JavaScript 的浏览器。OpenCAD 是以 MIT 许可证公开的个人开源项目。
