免费在线 STEP、STP 查看器：打开文件与测量尺寸

如果 STEP 文件无法打开或屏幕显示为空白，请检查文件格式、屏幕位置、零件显示和分析结果。您可以先打开一个公共示例，看看它是否在您的浏览器中显示 3D。

支持格式与示例检查

问题排查顺序
示例检查步骤	打开示例 → PMI选项卡 → 核对宽度与直径 → X剖面 → 关闭剖面。

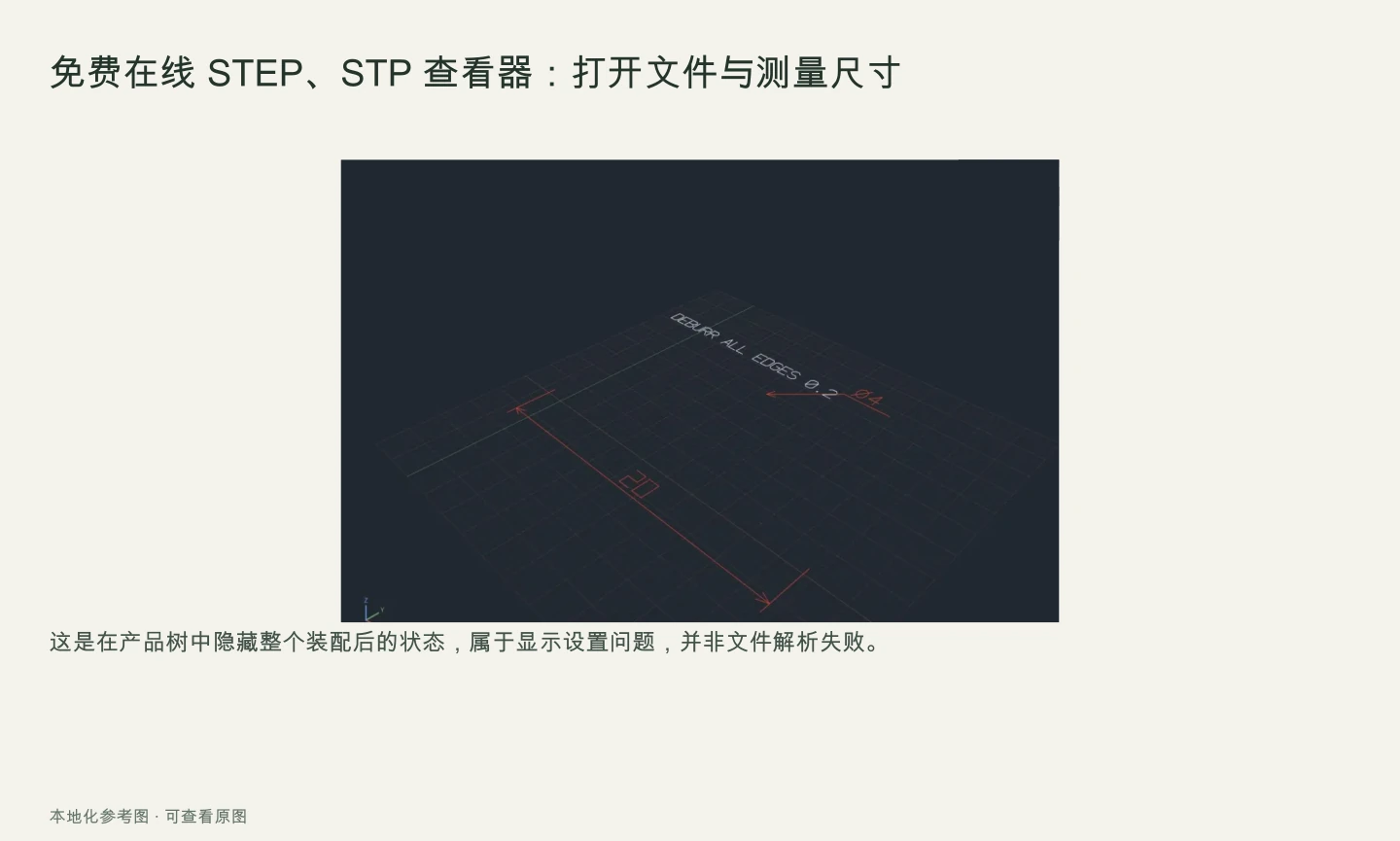

视图空白	依次检查全图显示 → 零件和图层可见性 → 关闭剖面。
PMI与测量	PMI是文件中保存的尺寸。请将其与实际几何的测量结果分别核对。

STP 和 STEP 是同一 STEP 格式使用的扩展名。请检查原 CAD 软件的导出设置与单位，而不是只改文件名。选择零件后，可通过距离、直径测量与剖面视图检查目标区域。

文件中保存的 PMI 尺寸与查看器对几何形状的测量值不同。体积和质量通过对 B-rep 曲面积分求得，但与 B 样条曲面之间的距离和干涉检查是基于显示三角网格计算的近似值。

OpenCAD 读取 STEP Part 21 格式的 .stp·.step·.p21 文件。它涵盖了 AP203·AP214·AP242 的 B-rep 形状、装配、颜色和单位，但并非所有对象都完全按照原始显示。

它还支持 gzip (.stp.gz·.stpZ) 和包含 STEP 文件的 ZIP。不支持 STEP-XML (.stpx)。仅更改文件名的扩展名不会转换内部格式。

JavaScript 和 WebGL2 必须在最新版本的浏览器中才能正常运行。“预览优先”功能会在浏览器中打开一个小型装配模型，您无需选择任何个人文件。

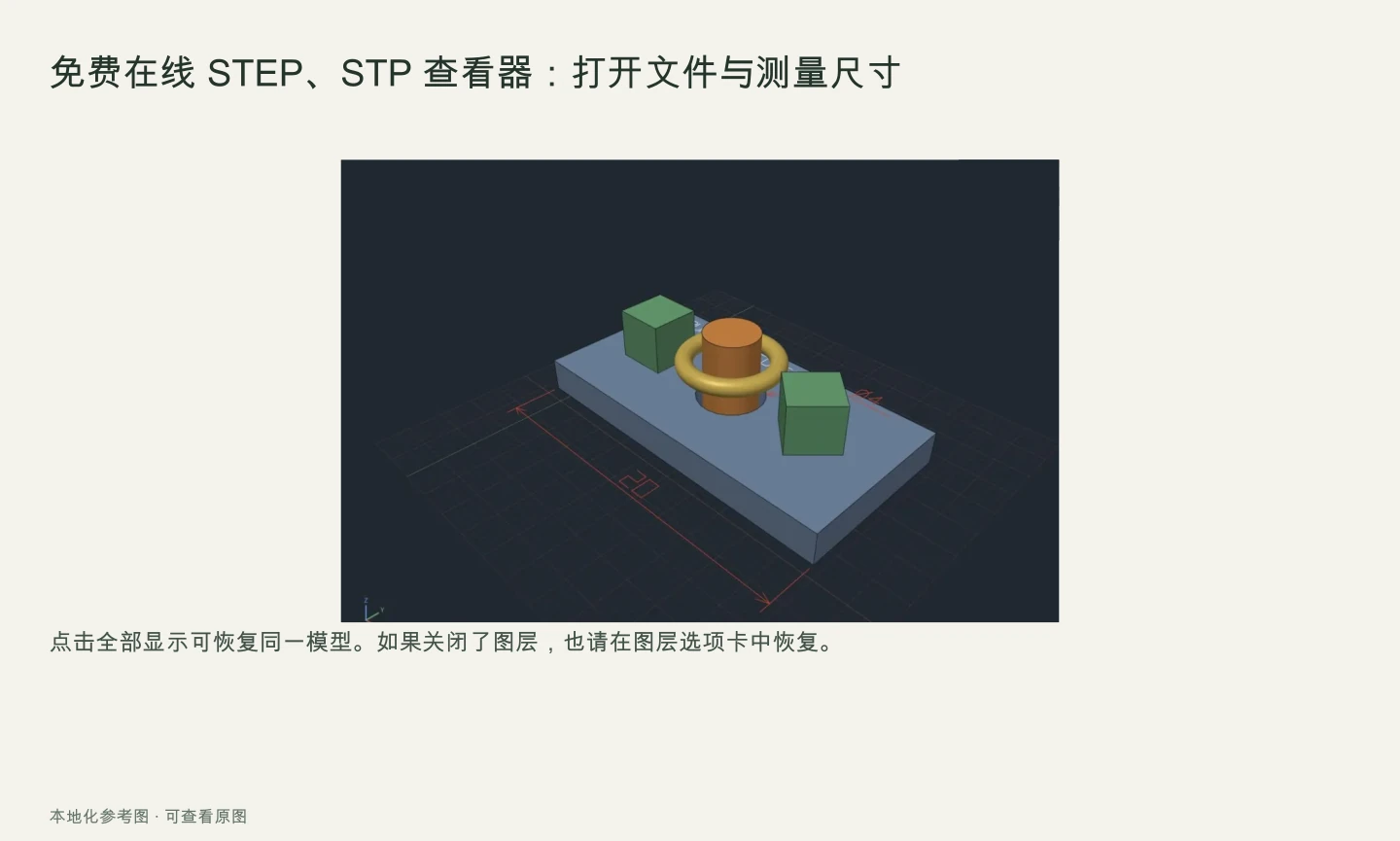

首先，按“查看全部”或 F 键，确认模型是否适合屏幕显示。从产品树中选择一个部件，使用“查看所选部件”进行检查，并查看是否存在任何隐藏部件或图层。

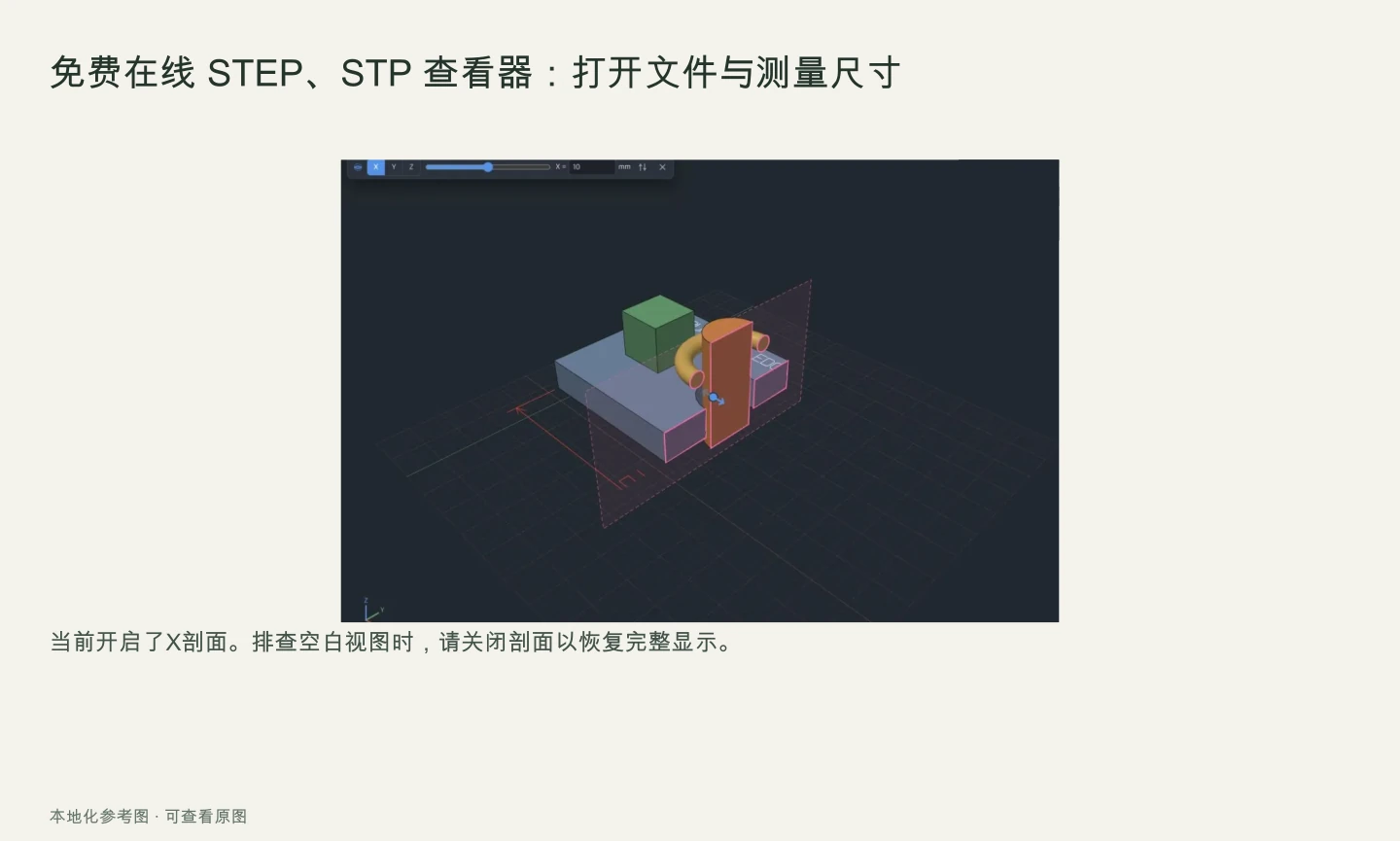

如果已启用剖切视图，请将其关闭并进行比较。您还可以通过更改视图模式（例如线框模式）来检查形状是否仅由线条组成，或者它是否是包含曲面的模型。

请将信息面板中的警告与源 CAD 的显示进行比较。如果示例显示正常，但只有某个文件缺少几何体，可能是未能读取该文件的几何体或对象。

整理文件格式、浏览器信息、显示的错误/警告，以及源程序中是否存在相同模型，有助于问题复现。对于公开问题，请使用最小可共享示例，例如您自己创建的简单几何体，而不是客户模型。

文件在此浏览器中读取和绘制。这是用于查看几何体和测量距离的查看器，无法编辑或重新保存 STEP 文件。
