Anleitung zur Verwendung von OpenCAD · Sean Kim
Kostenloser Online-STEP- und STP-Viewer: Öffnen und Messen
Wenn die STEP-Datei nicht geöffnet wird oder der Bildschirm leer erscheint, überprüfen Sie das Dateiformat, die Position auf dem Bildschirm, die Teileanzeige und die Analyseergebnisse. Sie können zunächst ein öffentliches Beispiel öffnen, um zu sehen, ob es in Ihrem Browser 3D anzeigt.
STP und STEP: Unterschiede, Messungen und Schnittansichten
STP und STEP sind Dateiendungen desselben STEP-Formats. Prüfen Sie Exportoptionen und Einheiten im ursprünglichen CAD-System, statt die Datei umzubenennen. Wählen Sie ein Bauteil und untersuchen Sie den gewünschten Bereich mit Abstands- oder Durchmessermessungen und Schnittansichten.

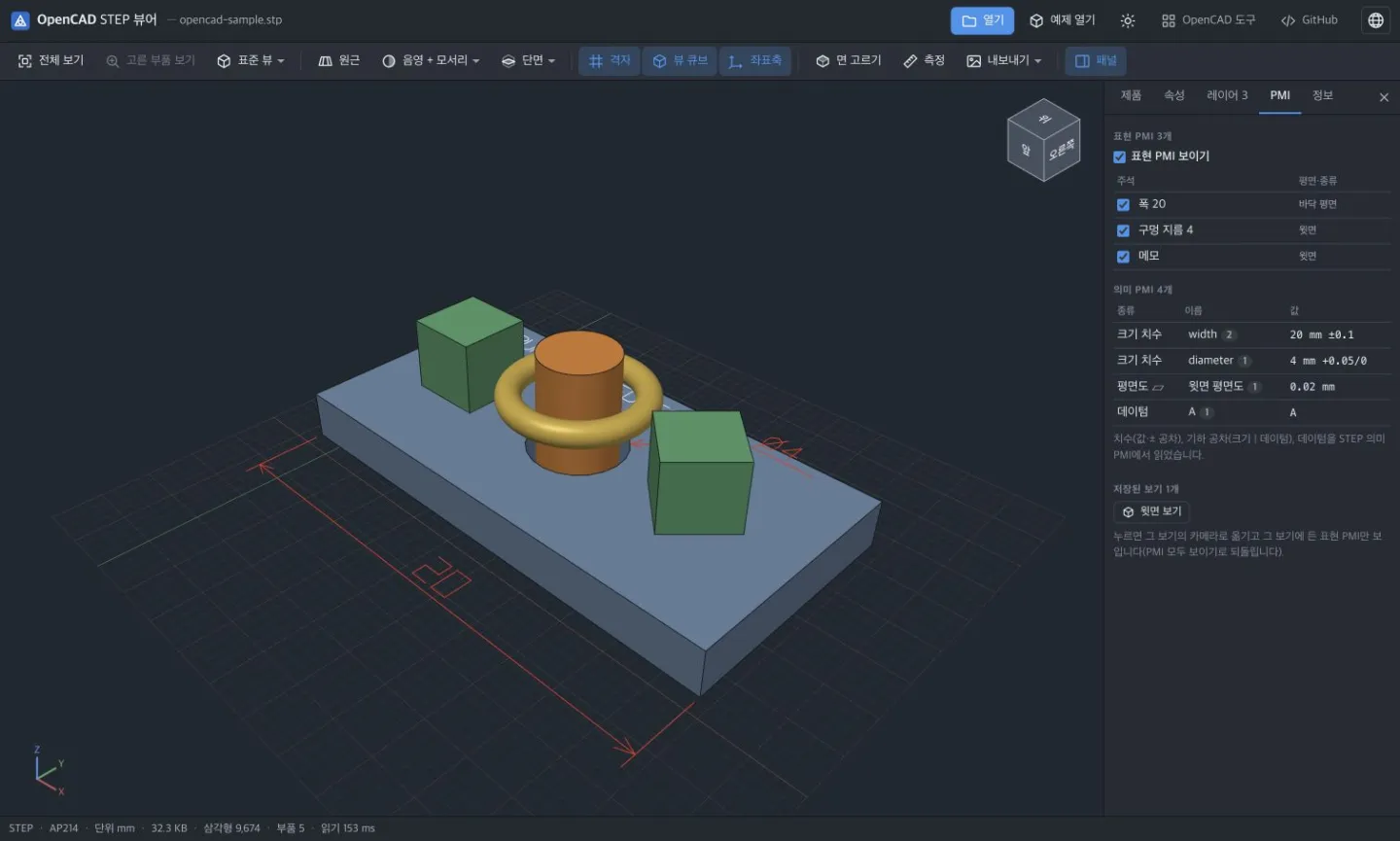

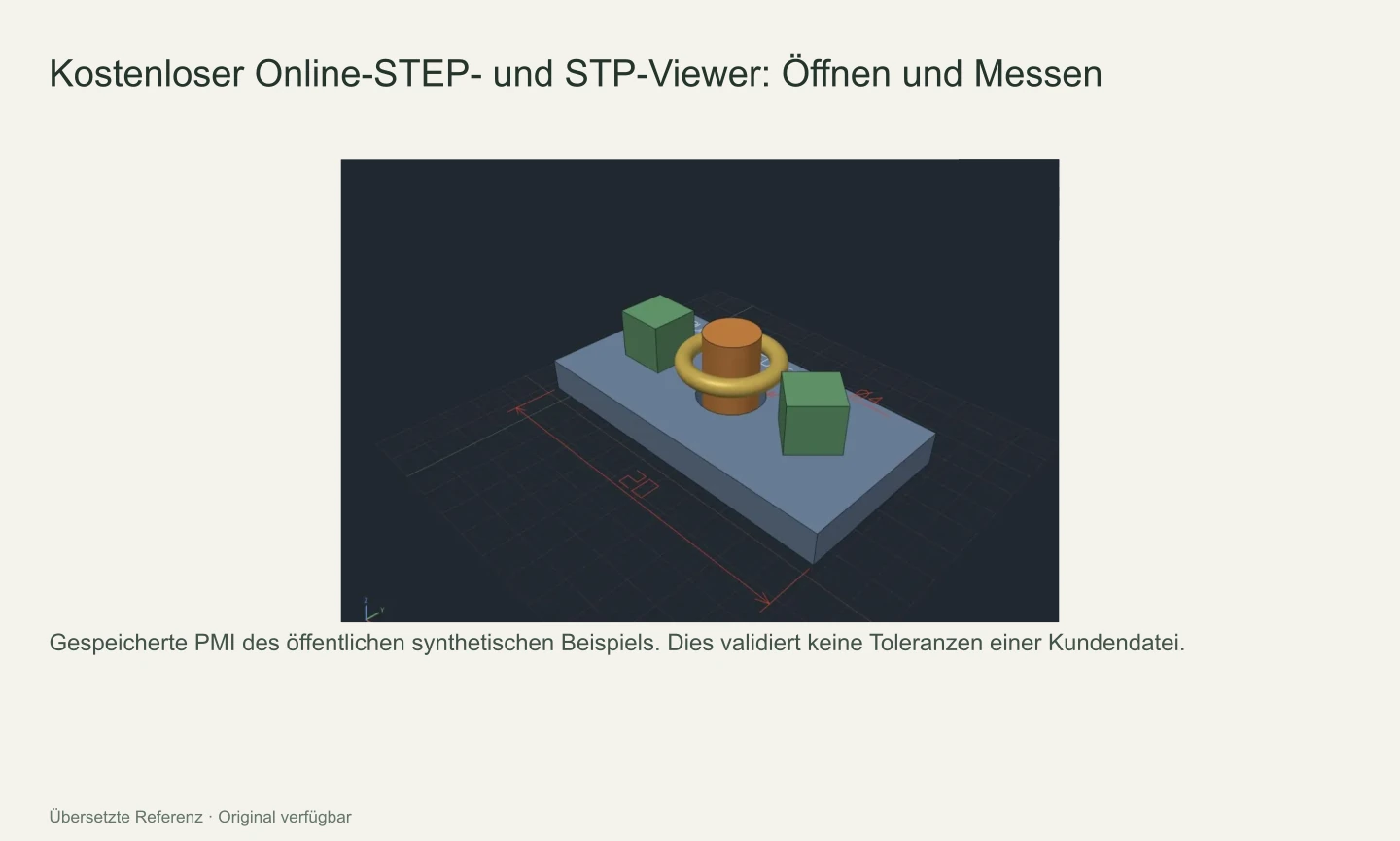

Gespeicherte PMI-Maße sind von Messungen an der Geometrie im Viewer zu unterscheiden. Volumen und Masse werden durch Integration über die B-Rep-Flächen berechnet; Abstände zu B-Spline-Flächen und die Kollisionsprüfung sind dagegen Näherungen aus den Anzeigedreiecken.
OpenCAD liest .stp·.step·.p21-Dateien im STEP Part 21-Format. Es deckt die B-Rep-Form, Baugruppe, Farbe und Einheiten von AP203·AP214·AP242 ab, aber nicht alle Objekte werden exakt wie das Original angezeigt.
Es unterstützt auch gzip (.stp.gz·.stpZ) und ZIP, die STEP-Dateien enthalten. STEP-XML (.stpx) wird nicht unterstützt. Durch die bloße Änderung der Erweiterung des Dateinamens wird das interne Format nicht konvertiert.
Beispielmodell und Originaldatei nacheinander öffnen
JavaScript und WebGL2 müssen in den neuesten Browsern funktionieren. „Vorschau als Beispiel“ öffnet ein kleines, im Browser erstelltes Modell, sodass keine eigene Datei ausgewählt werden muss.
- Funktionieren Mausrotation und Zoom im Beispielmodell?
- Klicken Sie auf „Öffnen“ oder ziehen Sie eine STEP-Datei per Drag & Drop in das Fenster. Falls es sich um eine komprimierte Datei handelt, warten Sie, bis die Dekomprimierung und Analyse abgeschlossen sind.
- Teileanzahl, Einheiten und Warnungen im rechten Produktbaum und Informationsfeld prüfen.
- Beim Öffnen eines neuen Modells wird das vorherige Dokument ersetzt. Sie können den Vorgang durch Drücken von „Abbrechen“ oder Esc beim Lesen großer Dateien unterbrechen.
Die Datei ist geöffnet, aber der Bildschirm bleibt leer.

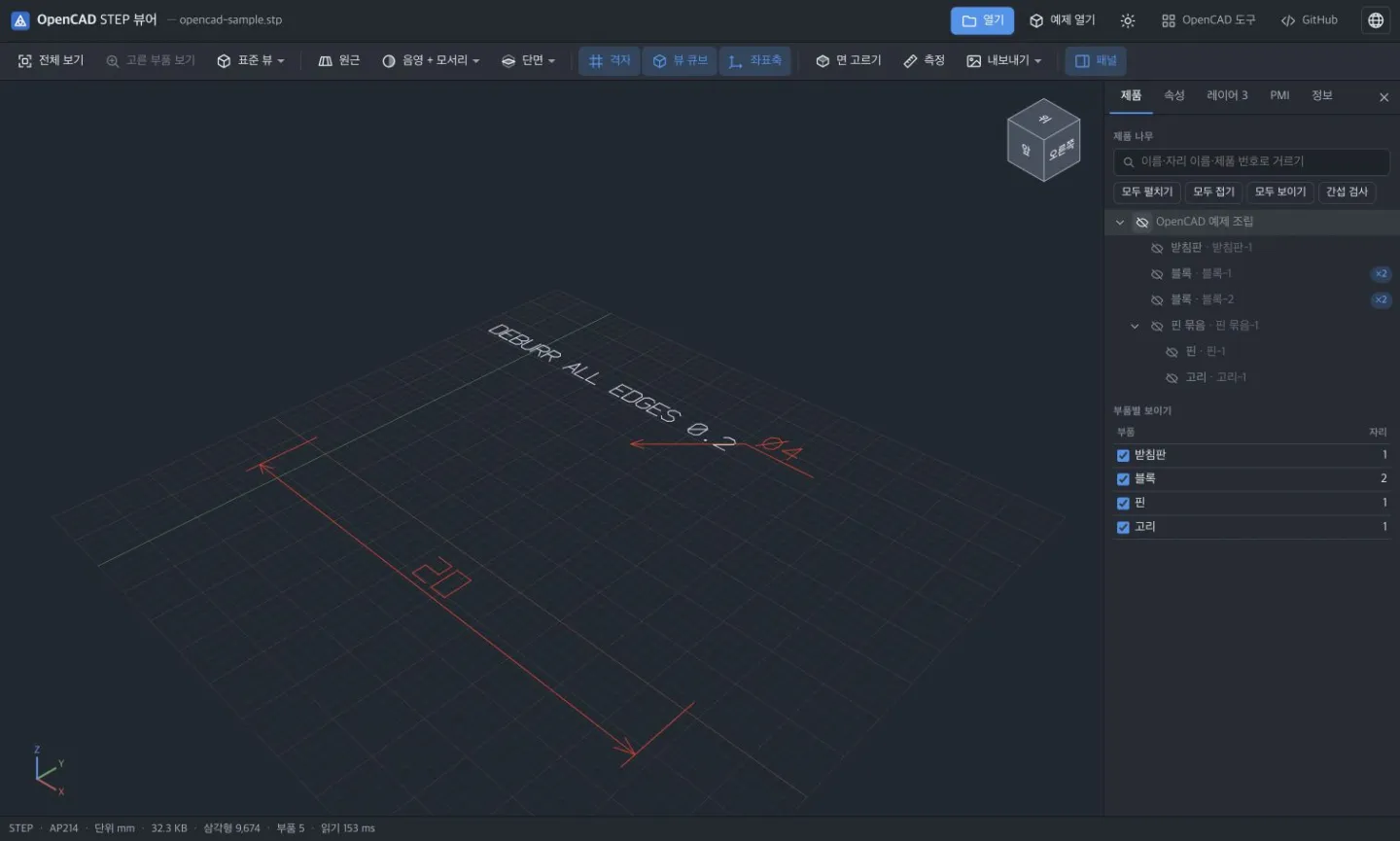

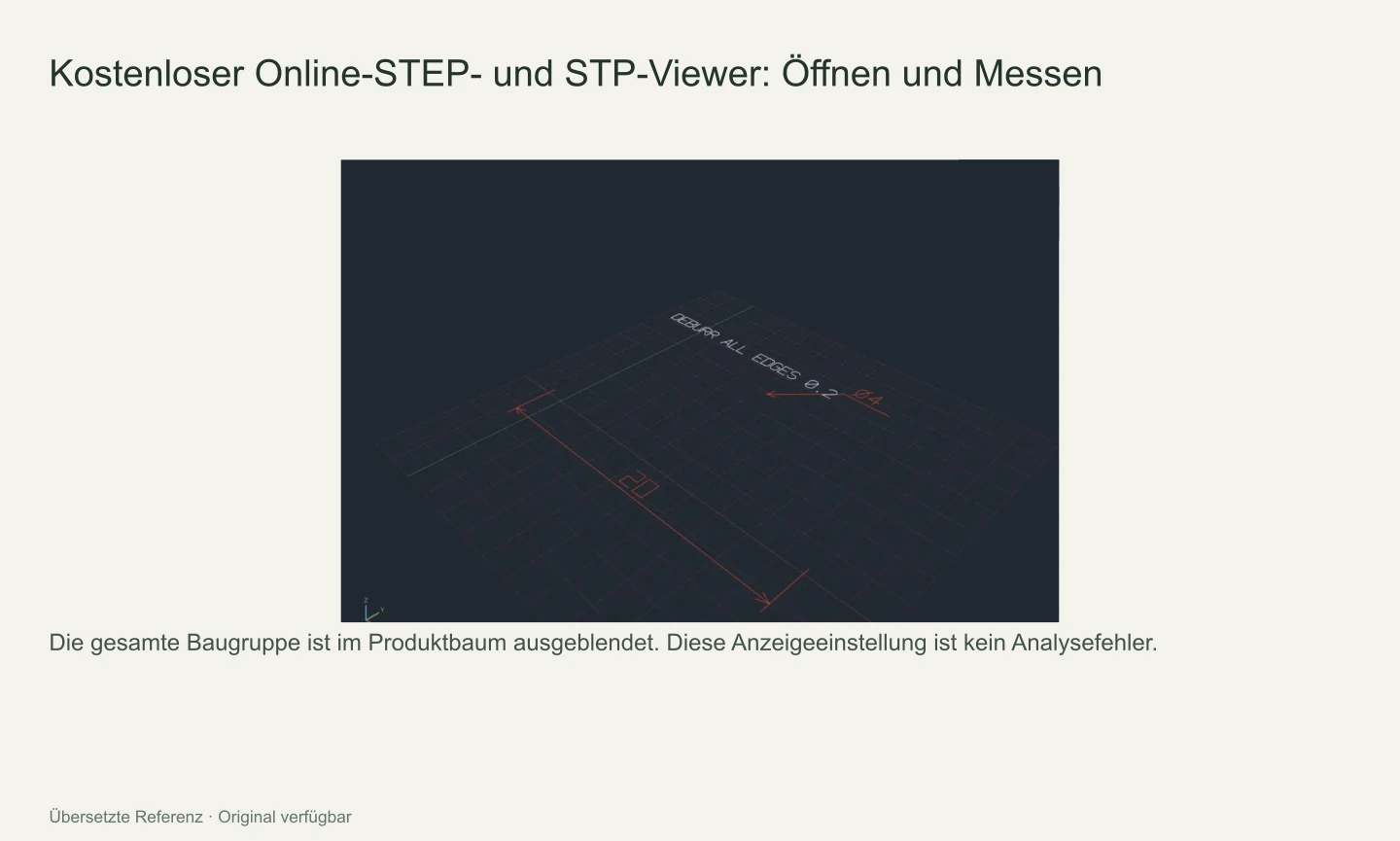

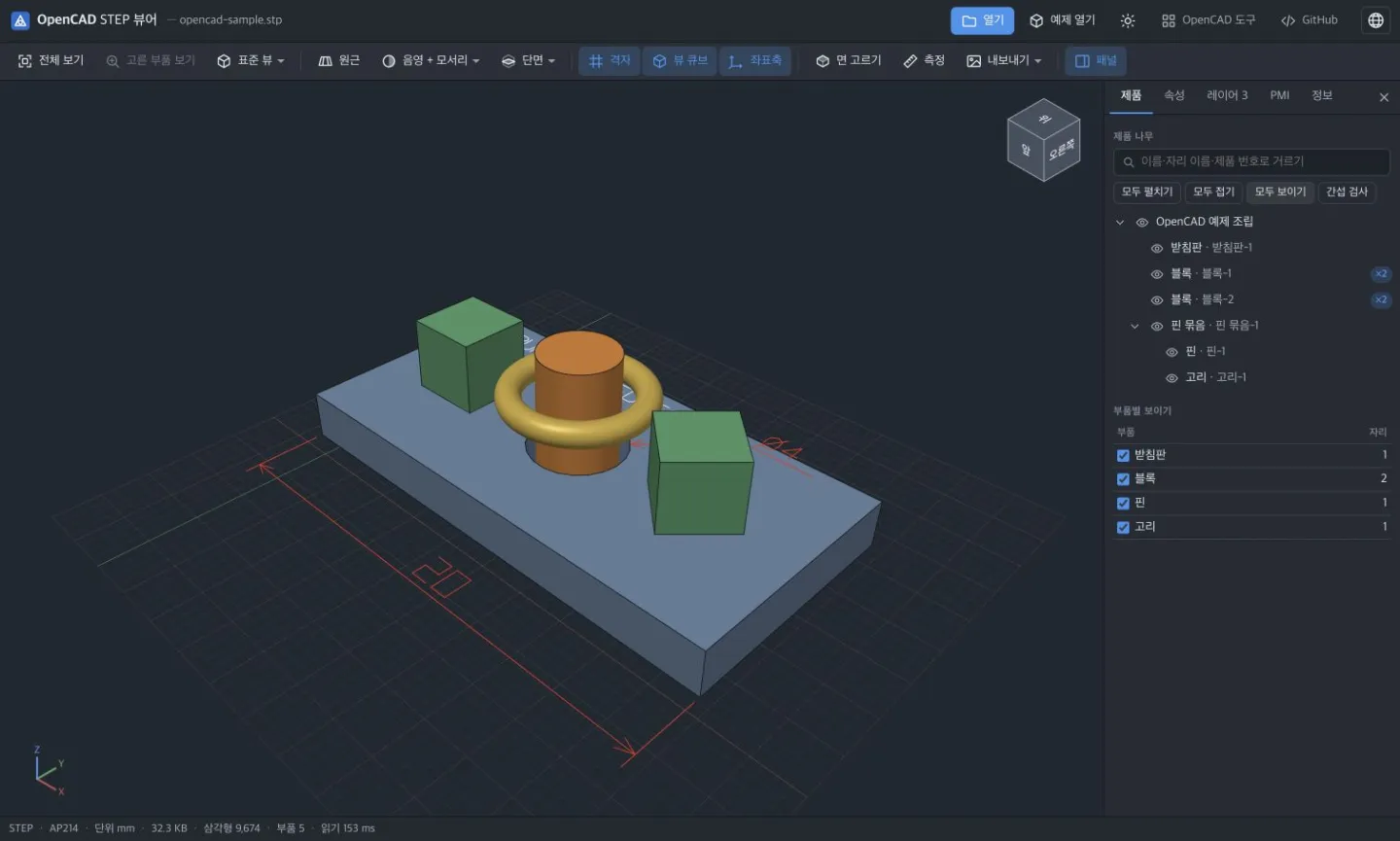

Prüfen Sie zunächst, ob das Modell in den Bildschirm passt, indem Sie auf „Alle anzeigen“ oder F drücken. Wählen Sie ein Teil im Produktbaum aus, überprüfen Sie es mit „Ausgewähltes Teil anzeigen“ und prüfen Sie, ob Teile oder Ebenen ausgeblendet sind.

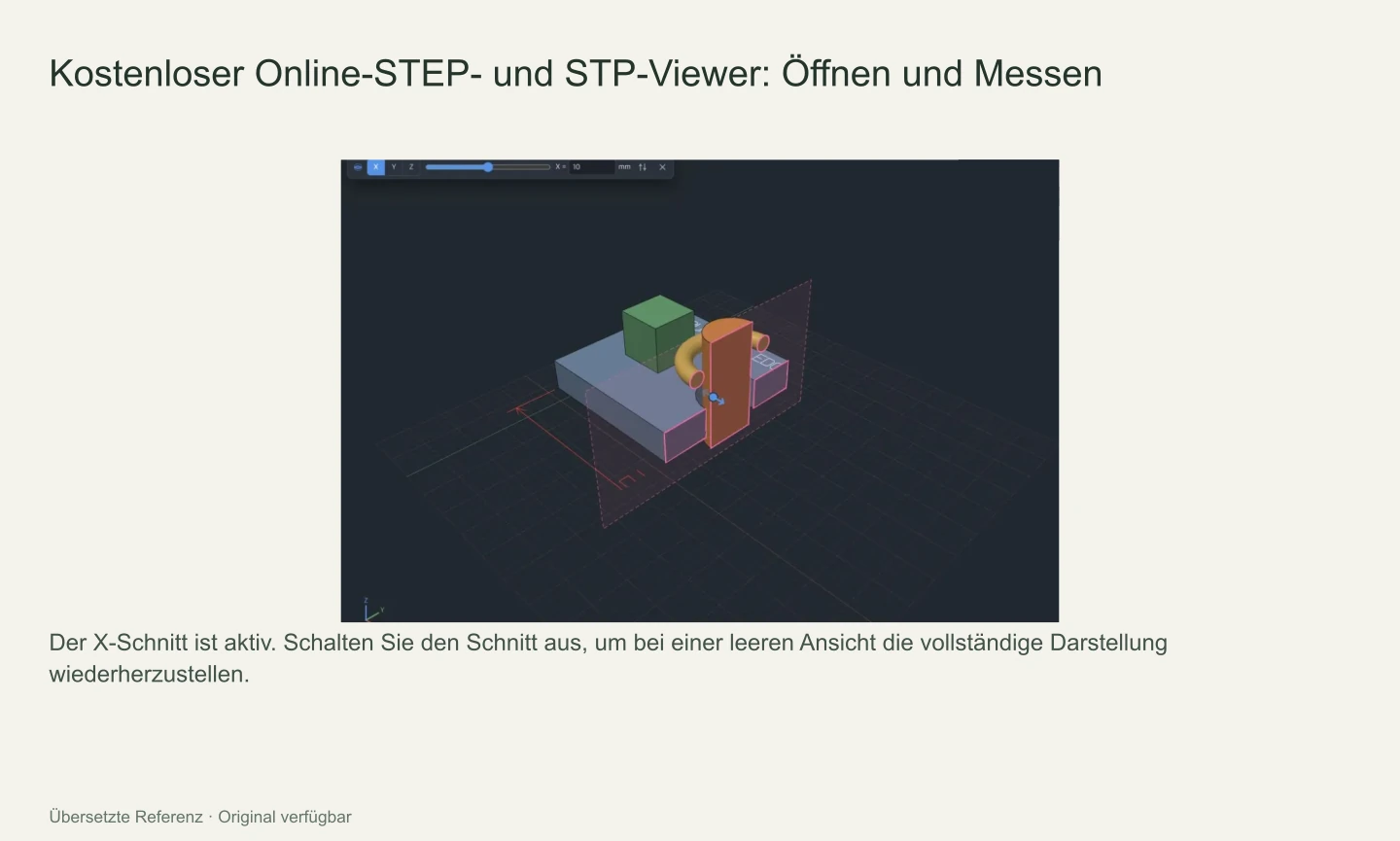

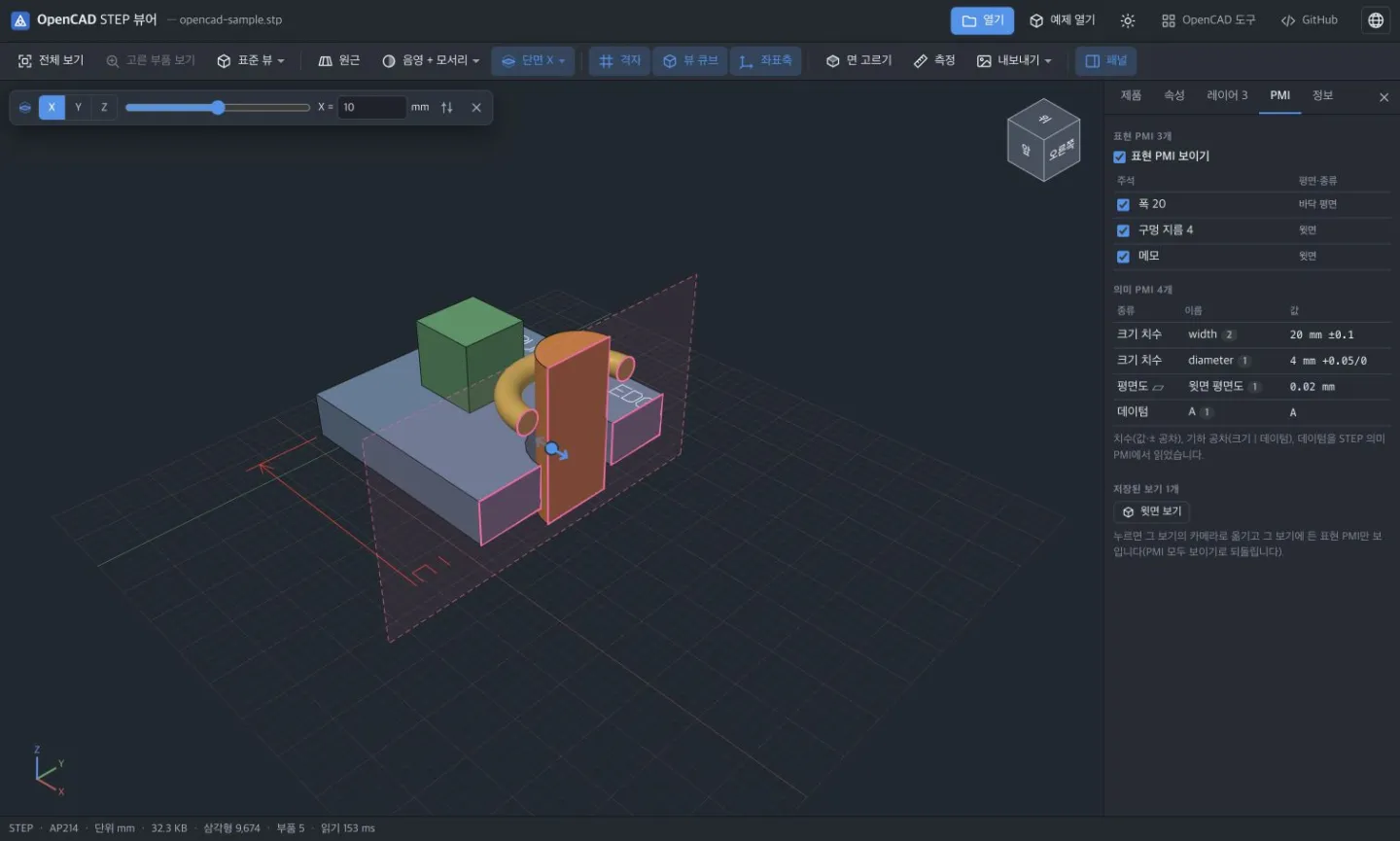

Falls Sie den Querschnitt aktiviert haben, deaktivieren Sie ihn und vergleichen Sie. Sie können den Ansichtsmodus ändern, z. B. Drahtgittermodell, um zu überprüfen, ob die Form nur aus Linien besteht oder ob es sich um ein Modell mit Flächen handelt.
Vergleichen Sie die Warnungen im Informationsfenster mit der Anzeige im Quell-CAD. Wenn die Beispiele korrekt erscheinen, aber in einer bestimmten Datei Geometrie fehlt, konnte der Viewer deren Geometrie oder Objekte möglicherweise nicht lesen.
Falls sich die Datei weiterhin nicht öffnen lässt, geben Sie bitte die Fehlermeldung und ein Minimalbeispiel an.
Die Dokumentation des Dateiformats, des verwendeten Browsers, angezeigter Fehler/Warnungen und des Vorhandenseins desselben Modells im Quellprogramm erleichtert die Reproduktion des Problems. Verwenden Sie für öffentliche Probleme minimale, teilbare Beispiele, z. B. einfache, selbst erstellte Formen, anstelle von Kundenmodellen.
Die Datei wird in diesem Browser gelesen und gezeichnet. Es ist ein Viewer zum Ansehen der Geometrie und Messen von Abständen; STEP-Dateien lassen sich damit nicht bearbeiten oder erneut speichern.
