OpenCAD Kostenloses CAD im Browser, ohne Installation.
OpenCAD bietet einen kostenlosen Online-CAD-Editor und Dateibetrachter ohne Installation oder Registrierung. DWG- und DXF-Zeichnungen lassen sich im Browser öffnen, neu zeichnen, bearbeiten und speichern. Für STEP-/STP-Modelle, SketchUp-SKP-Dateien sowie NC-, G-Code- und MPR-Werkzeugwege gibt es eigene Viewer. Die Dateien werden im Browser Ihres Geräts verarbeitet und nicht auf einen Server hochgeladen.
Kostenloses Browser-CAD: Funktionen und Datenschutz
Was ist Browser-CAD, und was bietet OpenCAD kostenlos?
Browser-CAD läuft direkt im Webbrowser statt als installierte Desktop-Anwendung. OpenCAD ist Sean Kims Open-Source-Projekt für kostenlose CAD-Bearbeitung und Dateiansicht. Wählen Sie hier den DWG/DXF-Editor oder einen Viewer für STEP, STP, SKP oder NC und starten Sie direkt.
Kann ich sowohl 2D-Zeichnungen als auch 3D-Modelle bearbeiten?
Der DWG/DXF-Editor unterstützt das Öffnen, Erstellen, Bearbeiten und Speichern von 2D-Zeichnungen. Die STEP/STP- und SketchUp-SKP-Werkzeuge dienen der Ansicht und Messung; sie bieten nicht sämtliche Modellierungsfunktionen der ursprünglichen CAD-Anwendung. Prüfen Sie vorab den Funktionsumfang im Leitfaden zum jeweiligen Dateiformat.
Ist die Nutzung kostenlos, und wo werden meine Zeichnungen verarbeitet?
Alle vier veröffentlichten Werkzeuge sind ohne Installation und Registrierung kostenlos nutzbar; der Quellcode steht unter der MIT-Lizenz. Zeichnungen und Modelle werden im Browser Ihres Geräts verarbeitet. Für jedes Werkzeug sind Quellcode und unterstützte Funktionen verlinkt.
Was unterscheidet OpenCAD von FreeCAD?
FreeCAD ist ein eigenständiges Projekt zum Erstellen parametrischer 3D-Modelle mit Konstruktionshistorie. OpenCAD bearbeitet DWG/DXF-Zeichnungen und zeigt STEP-, SKP- und NC-Dateien im Browser an. Native FreeCAD-Dateien (.FCStd) lassen sich hier nicht direkt öffnen. Exportieren Sie das Modell in FreeCAD als STEP, um seine 3D-Geometrie hier zu prüfen. FreeCAD-Funktionen und unterstützte Formate
Sind OpenCAD und OpenSCAD dasselbe Programm?
Es sind unterschiedliche Projekte. OpenCAD auf dieser Website bietet einen DWG/DXF-Editor für 2D-CAD im Browser sowie STEP-, SKP- und NC-Betrachter. Es ist unabhängig von OpenSCAD, das 3D-Modelle aus Skripten erstellt. Die OpenCAD-Werkzeuge bearbeiten keine .scad-Dateien. Über OpenSCAD auf der offiziellen Website

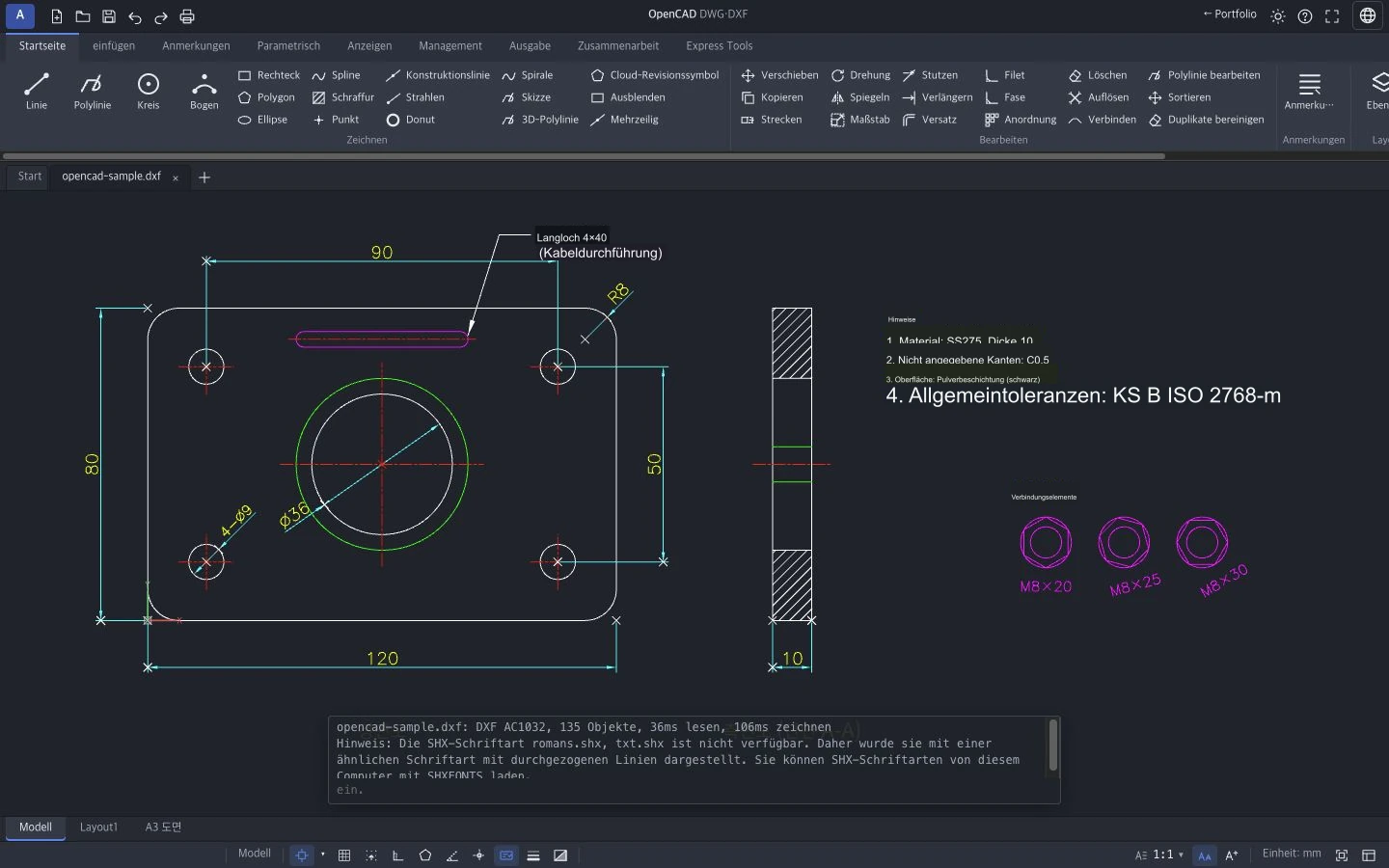

Kostenloses Online-CAD zum Öffnen, Zeichnen, Bearbeiten und Speichern von DWG und DXF ohne Installation oder Registrierung. Mit Abstands-, Winkel- und Flächenmessung sowie PDF-, PNG- und SVG-Export.
Öffnen
DWG-R13–R2018- und DXF-R12–R2018-Dateien sowie neue leere Zeichnungen
Bestätigen
Abstand einschließlich Höhe (Z) und aufsummierter Abstand über mehrere Punkte, Winkel, Fläche und Masseneigenschaften (MASSPROP) messen, Layer, Bemaßungsliste, Textsuche
Bearbeiten
Zeichen- und Änderungsbefehle, Verschieben oder Kopieren durch Ziehen mit der rechten Maustaste, überlagerte Fangpunkte mit Tab durchschalten, Tangentenfang auch an Ellipsen und Splines, Bemaßungen, Schraffuren, Blöcke, Bereinigen nicht verwendeter Elemente (PURGE)
Speichern
Als DWG oder DXF speichern, mit Hinweis vor dem Speichern auf Objekte, die im Zielformat verloren gehen
Ausgabe
Ausgabe als PDF, PNG und SVG, mehrere Layouts in einer PDF (PUBLISH), im PDF schaltbare Layer und durchsuchbarer Text
Mobil
Ansichtsmodus statt Bearbeitungsmenüband: Abstand, Radius, Winkel und Fläche messen, Objektfänge wählen, Punktkoordinaten und Text suchen und Maße des angetippten Objekts sehen. Auf dem Startbildschirm hinzugefügt, öffnet er sich auch ohne Internet

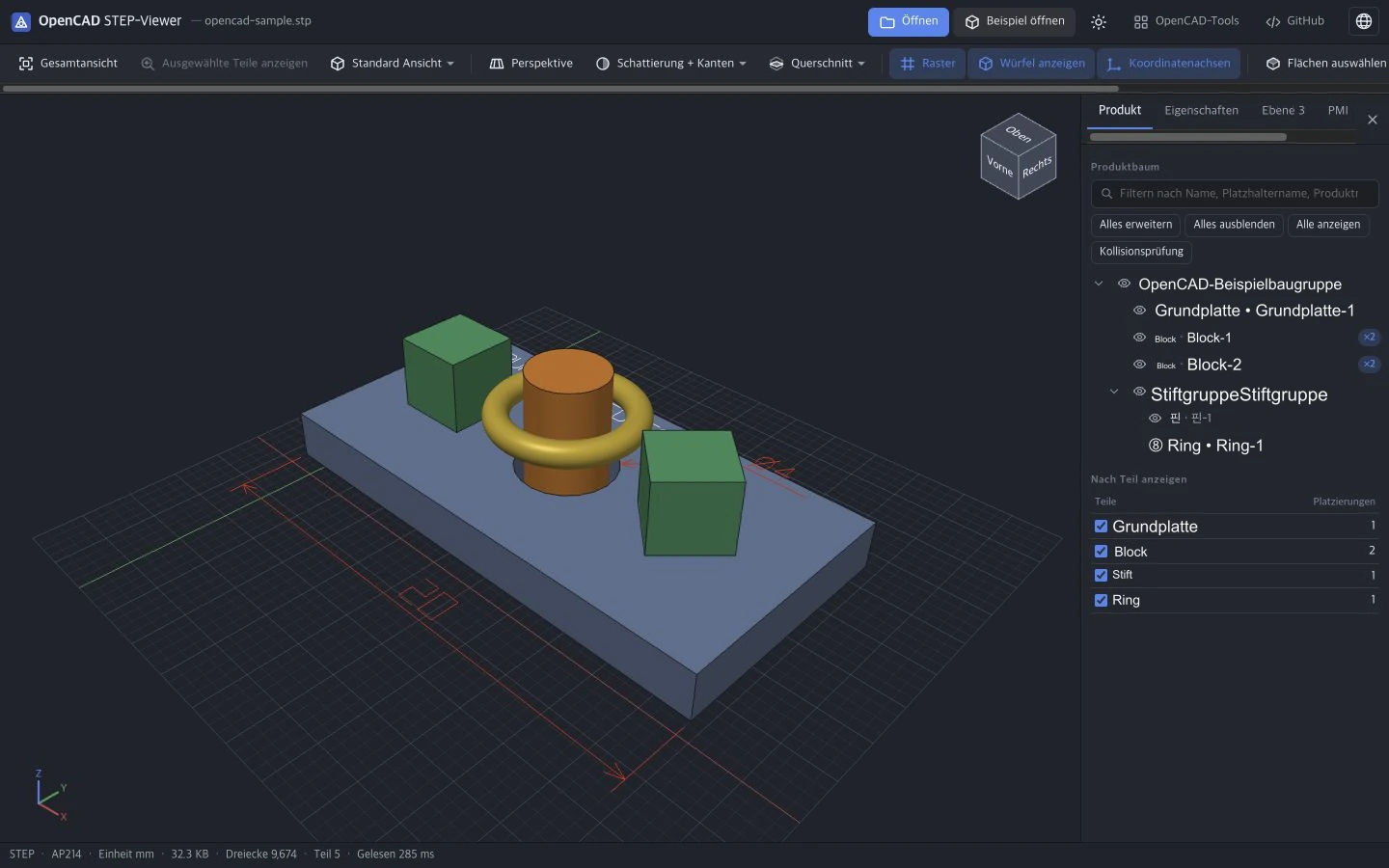

Dies ist ein kostenloser Viewer, der STEP·STP 3D CAD-Dateien ohne Installation im Browser öffnet. Sie können die Baugruppenstruktur und Teileeigenschaften prüfen, Bohrungsdurchmesser und Abstände zwischen Flächen messen und mit Schnitt- und Explosionsansicht ins Innere schauen.
Format
B-rep-Geometrie, Baugruppen, Farben, Einheiten und PMI-Annotationen aus STEP AP203, AP214 und AP242
Navigation
Mehrere Teile, Körper oder Flächen zusammen auswählen, dann ausblenden, isolieren, Rest abblenden und Teileeigenschaften anzeigen über Produktbaum oder Rechtsklickmenü
Ansicht
Standardansichten, schattiert und Drahtmodell, verdeckte Kanten ausblenden, Röntgen, Schnitte, Explosionsansicht, die die Baugruppe Stufe für Stufe auseinanderzieht
Messen
Punktabstand mit Fang an Kreismittelpunkten, Mitten, Schnittpunkten und Lotfußpunkten sowie Richtungssperre mit Shift, Kantenlänge und Bohrungsdurchmesser, Abstand und Winkel zwischen Flächen, Volumen und Masse, Trägheitsmomente, Kollisionsprüfung, die auch vollständig eingeschlossene Teile findet
Export
Große PNG-Bilder und Bilder mit transparentem Hintergrund, STL- und OBJ-Dateien, Messprotokoll als CSV, Ansichtslink mit der aktuellen Ansicht
Mobil
Nur Ansichts- und Messknöpfe in einer Zeile, dazu Messleiste und genaues Zielen per Gedrückthalten für Abstände und Flächenmaße. Auch per Finger lassen sich mehrere Teile zusammen auswählen. Auf dem Startbildschirm hinzugefügt, öffnet er sich auch ohne Internet

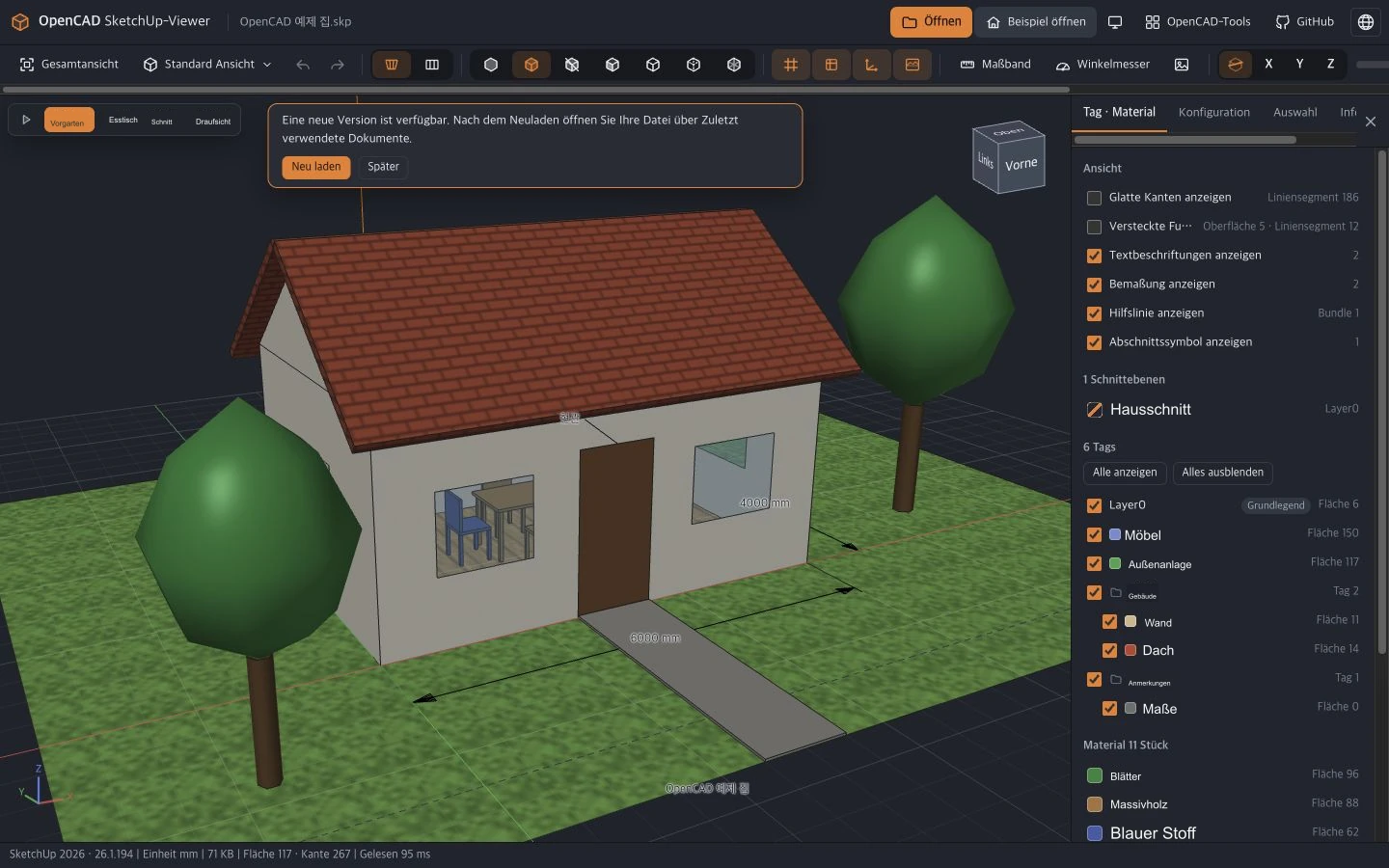

Dies ist ein kostenloser Viewer, der in SketchUp 6–2026 gespeicherte SKP-Dateien in Ihrem Browser öffnet. Sie können Tags, Materialien, Gruppen und Komponenten ansehen, den Raum mit Szenenwiedergabe und Gehen erkunden und Abstände und Winkel messen.
Format
.skp-Dateien, gespeichert aus SketchUp 6, 7, 8 und 2013–2026. Dateien aus SketchUp 5 oder älter können noch nicht geöffnet werden.
Navigation
Tags ein- und ausschalten, Materialien prüfen, Gruppen und Komponenten nach Namen suchen, eine einzelne Fläche oder Kante wählen und Fläche bzw. Länge sehen
Ansicht
Öffnet mit dem Stil der Datei bis hin zu Hintergrund und Kantenfarbe (auch Kantenfarbe nach Material), sieben Darstellungsarten, Schatten und Nebel, mehrere Schnittebenen mit Schnittfüllung
Szenen
Szenenreiter und Szenenwiedergabe, Gehen, das an Wänden stoppt und dem Boden folgt, Sichtfeld einstellen, Zweipunktperspektive
Messen
Maßband und Winkelmesser (rasten an Endpunkten, Mittelpunkten, Kreismittelpunkten, Lotfußpunkten und Schnittpunkten ein, Richtungssperre mit Shift), Hilfspunkte und Hilfslinien setzen und rückgängig machen (bleiben beim erneuten Öffnen derselben Datei erhalten), die letzten 10 Messungen kopieren, Bilder speichern und drucken
Mobil
Nur Ansichts- und Messknöpfe in einer Zeile, genaues Zielen per Gedrückthalten für Maßband und Winkelmesser, Gehen per Joystick. Auf dem Startbildschirm hinzugefügt, öffnet er sich auch ohne Internet

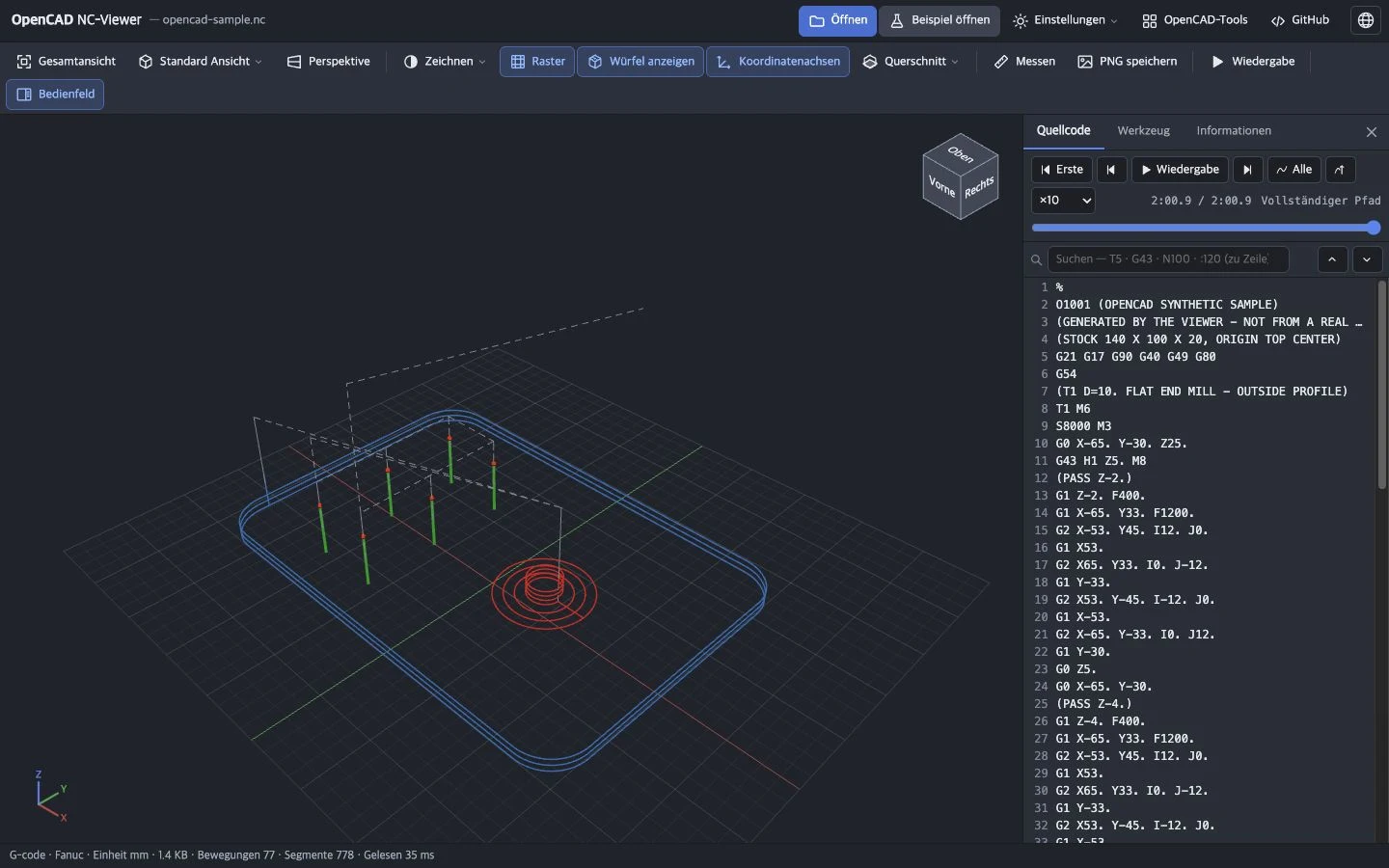

Kostenloser NC-Viewer für 3D-Werkzeugwege aus G-Code, Heidenhain (Klartext und DIN/ISO) und Plattenbearbeitungsdateien (woodWOP MPR, WangShi PGI, KDT XML). Codezeilen und Bewegungen lassen sich gemeinsam verfolgen, und beim Abspielen der Bearbeitungsreihenfolge ist zu sehen, wie das Rohteil abgetragen wird. Zeilen, die vor dem Einsatz an der Maschine zu prüfen sind, werden als Warnung gemeldet.
Format
G-Code der Familien ISO, Fanuc, Haas, Siemens, LinuxCNC, GRBL und Mach3, Heidenhain-Klartext und DIN/ISO, woodWOP MPR, WangShi PGI, KDT XML
Pfad
3D-Werkzeugwege mit Codezeilen verknüpft, Anzeige je Werkzeug, Wiedergabe der Bearbeitungsreihenfolge, Bewegung für Bewegung weiterschalten, Codesuche, 3-Achs-Simulation des Materialabtrags bis zur abgespielten Stelle
Informationen
Längen der Vorschub- und Eilgangbewegungen, geschätzte Zeit, Schnittbereich und tiefstes Z, Vorschub-, Spindel- und Korrekturzustand der gewählten Zeile, Bearbeitungen und Variablen in Plattenbearbeitungsdateien
Warnungen
Warnt bei Zeilen wie H- oder D-Nummern, die von der Werkzeugnummer abweichen, Schneiden bei stehender Spindel oder Eilgang unterhalb des tiefsten Schnitts, und springt beim Antippen zur Zeile
Ansicht
Drehen und Zoomen, Standardansichten, Schnitte, Zweipunktmessung mit Fang an Bogenmittelpunkten, Mitten, Schnittpunkten und Lotfußpunkten, Richtungssperre mit Shift (bei Bögen und Splines in Tangentenrichtung), PNG-Speicherung
Mobil
Nur Ansichts-, Mess- und Wiedergabeknöpfe in einer Zeile, dazu Messleiste und genaues Zielen per Gedrückthalten für den Abstand zweier Punkte auf der Werkzeugbahn. Auf dem Startbildschirm hinzugefügt, öffnet er sich auch ohne Internet
Eine gemeinsame WebGL2-Bibliothek für die NC-, STEP- und SKP-Viewer. Sie stellt die vom Dateiparser übergebenen Szenen dar und übernimmt Auswahl und Messung.
