ブラウザで使うオープンソースCAD
OpenCAD
インストール不要の無料Web CAD.
OpenCADは、インストールも会員登録も不要の無料Web CADとファイルビューアです。DWG・DXF図面をブラウザで開き、新規作図・編集・保存ができます。STEP・STPの3Dモデル、SketchUp（スケッチアップ）のSKPファイル、NC・Gコード・MPRの工具経路は専用ビューアで確認できます。ファイルはサーバーに送信せず、お使いの端末のブラウザで処理します。
使い方・対応範囲
OpenCAD開発者Sean Kimのポートフォリオ
無料Web CADの機能とファイルの取り扱い
Web CADとは何ですか？OpenCADでは何が無料ですか？
Web CADは、デスクトップアプリをインストールせずブラウザで使うCADです。OpenCADはSean Kimが開発する、無料CAD編集とファイル表示のためのオープンソースプロジェクトです。このページからDWG・DXFエディタ、STEP・STP・SKP・NCビューアを選んで起動できます。
2D図面と3Dモデルの両方を編集できますか？
DWG・DXFエディタでは2D図面を開き、新規作成・編集・保存できます。STEP・STPとSketchUp SKPのツールはモデルの確認・計測用ビューアであり、元のCADアプリの全モデリング機能を提供するものではありません。まずファイル形式ごとのガイドで対応範囲をご確認ください。
無料で使えますか？図面はどこで処理されますか？
公開中の4つのツールは、インストール・会員登録なしで無料で使えます。ソースコードはMITライセンスで公開しています。図面とモデルはお使いの端末のブラウザで処理されます。各ツールのソースコードと対応機能も確認できます。
OpenCADとFreeCADはどう違いますか？
FreeCADは設計履歴を持つパラメトリック3Dモデルを作成する別のプロジェクトです。OpenCADはブラウザーでDWG・DXF図面を編集し、STEP・SKP・NCファイルを表示するツールです。FreeCADの元ファイル（.FCStd）は直接開けません。3D形状を確認するには、FreeCADからSTEP形式で書き出してください。 FreeCAD公式の機能と対応形式
OpenCADとOpenSCADは同じソフトウェアですか？
別のプロジェクトです。このサイトのOpenCADは、DWG・DXFの2DブラウザーCADとSTEP・SKP・NCビューアーを提供します。スクリプトから3Dモデルを作成するOpenSCADとは別のもので、.scadファイルの編集には対応していません。 OpenSCADの公式紹介
今すぐ使えるCADとビューア

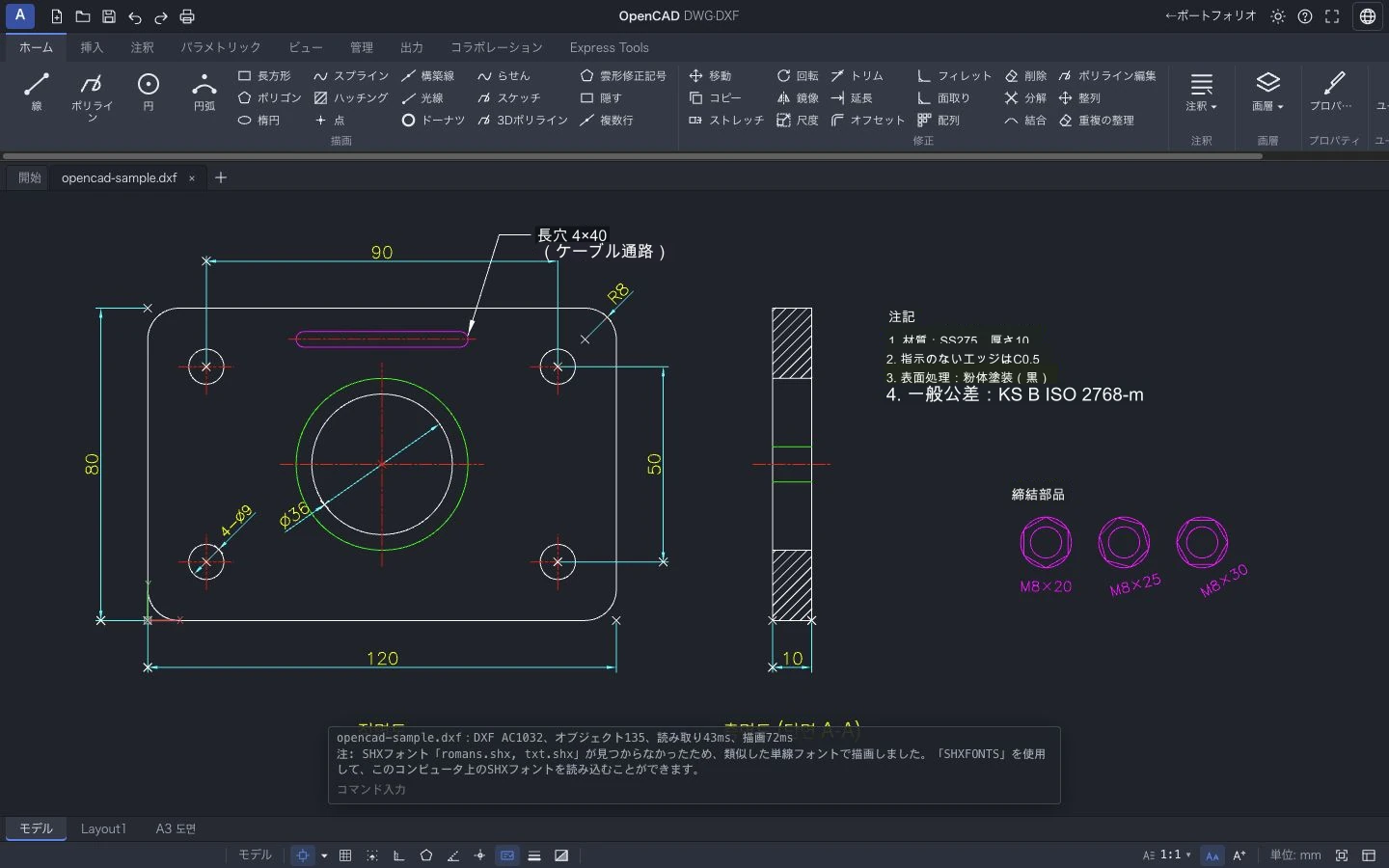

サンプル図面を開いた画面 翻訳参考図・韓国語の原本を見る公開2D図面
OpenCAD DWG·DXF
.dwg.dxf
インストール・会員登録なしでDWG・DXF図面を開き、新規作図・編集・保存ができる無料Web CADです。距離・角度・面積の測定とPDF・PNG・SVG出力にも対応します。
- 開く
- DWG R13～R2018、DXF R12～R2018 ファイルと新規の空の図面
- 確認
- 高さ（Z）まで含めた距離と複数点をつないだ累積距離、角度・面積と質量特性（MASSPROP）の測定、画層、寸法リスト、文字検索
- 編集
- 作図と修正コマンド、右ボタンのドラッグで移動やコピー、重なったスナップをTabで切り替えて選択、だ円やスプラインにも吸着する接線スナップ、寸法、ハッチング、ブロック、未使用項目の削除（PURGE）
- 保存
- DWG・DXFで保存し、保存形式で失われるオブジェクトは保存前に通知
- 出力
- PDF・PNG・SVG出力、複数のレイアウトを1つのPDFにまとめる（PUBLISH）、PDF内での画層のオン・オフと文字検索
- モバイル
- 編集リボンの代わりに表示モード:距離・半径・角度・面積の測定、オブジェクトスナップの選択、点の座標と文字の検索、タップしたオブジェクトの寸法情報。ホーム画面に追加するとインターネットなしでも開く

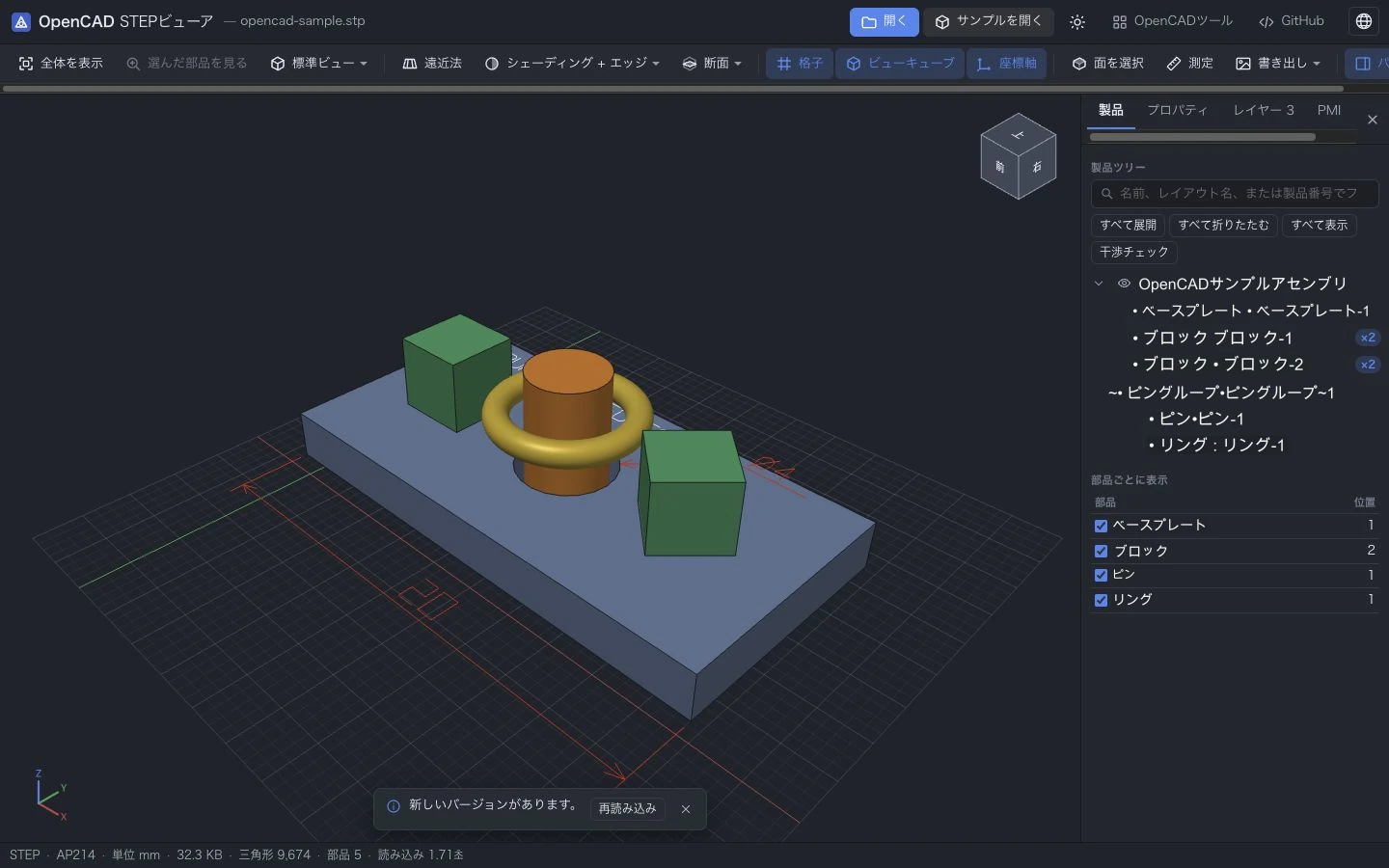

サンプルアセンブリモデルを開いた画面 翻訳参考図・韓国語の原本を見る公開3D CAD部品・組立モデル
OpenCAD STEPビューア
.step.stp.p21
STEP・STP 3D CADファイルをインストールせずにブラウザで開く無料ビューアです。組み立て構造と部品のプロパティを確認し、穴径や面間の距離を測定し、断面表示や分解表示で内部まで確認できます。
- 形式
- STEP AP203、AP214、AP242のB-rep形状、アセンブリ、色、単位とPMI注記
- ナビゲーション
- 部品、ボディ、面の単位で複数をまとめて選び、製品ツリーと右クリックメニューから非表示、これだけ表示、その他を淡色表示、部品プロパティの確認
- 表示
- 標準ビュー、シェーディングとワイヤーフレーム、隠線消去、X線、断面、アセンブリの階層ごとに広げる分解表示
- 測定
- 円の中心、中点、交点、垂線の足に吸着する2点間距離とShiftによる方向ロック、エッジ長さと穴径、面間の距離と角度、体積と質量、慣性モーメント、内部に収まった部品まで見つける干渉チェック
- エクスポート
- 大きなPNGと透明背景の画像、STL・OBJファイル、測定記録のCSV、今の表示を保存したビューリンク
- モバイル
- 表示・測定ボタンだけを1行にまとめ、測定バーと長押しの精密照準で距離と面の寸法を確認。指でも複数の部品をまとめて選べる。ホーム画面に追加するとインターネットなしでも開く

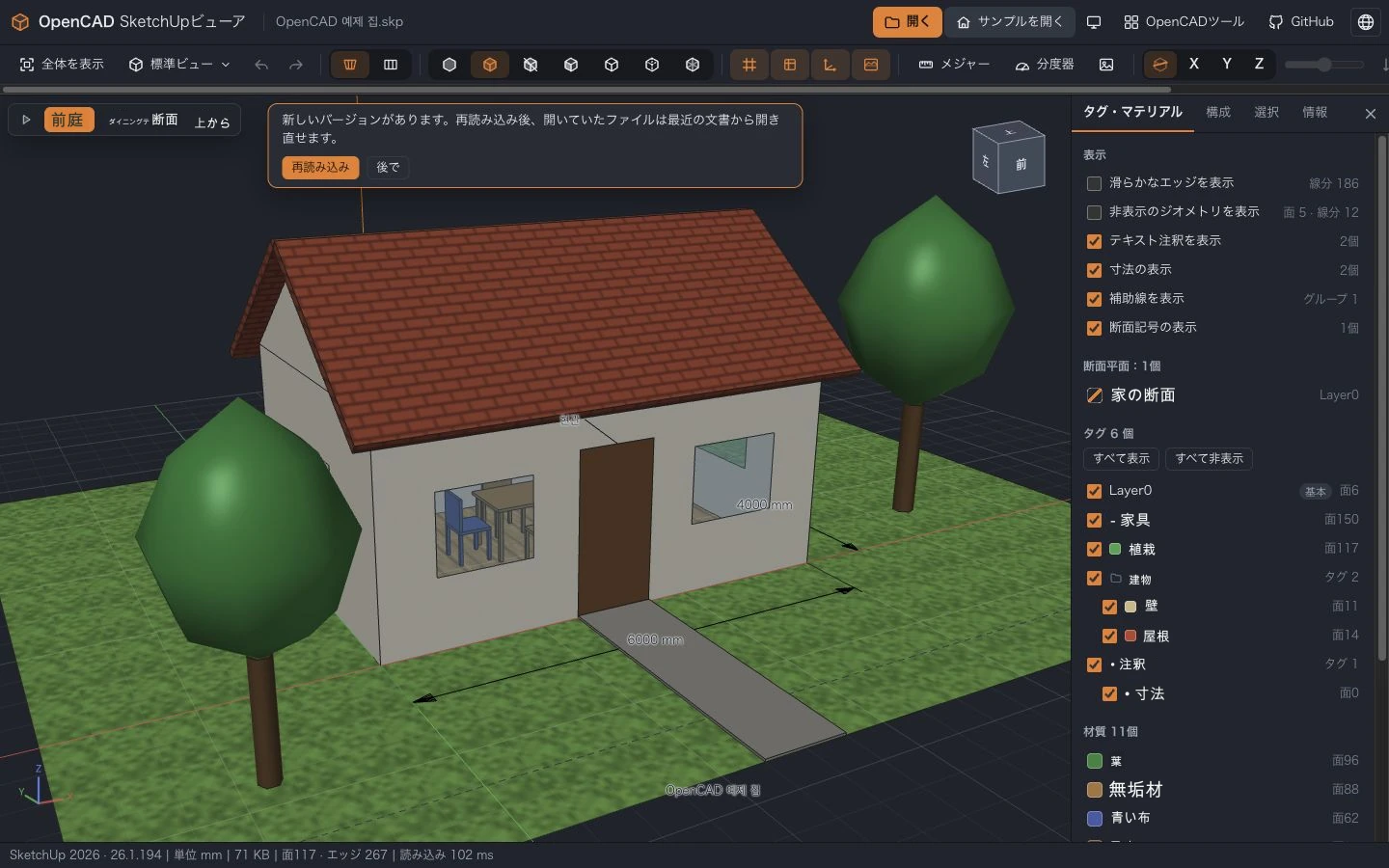

サンプルの家のモデルを開いた画面 翻訳参考図・韓国語の原本を見る公開SketchUp 3Dモデル
OpenCAD SketchUpビューア
.skp
SketchUp 6～2026で保存したSKPファイルをブラウザで開く無料ビューアです。タグ・マテリアルとグループ・コンポーネントを確認し、シーン再生とウォークで空間を見て回りながら距離や角度を測れます。
- 形式
- SketchUp 6、7、8と2013～2026で保存した.skpファイル。SketchUp 5以前のファイルはまだ開けません。
- ナビゲーション
- タグのオン・オフ、マテリアルの確認、名前でグループとコンポーネントを検索、面やエッジを1つだけ選んで面積と長さを表示
- 表示
- 背景とエッジの色（マテリアル別の色を含む）までファイルのスタイルどおりに開く、7種類の表示方式、影と霧、複数の断面と断面の塗りつぶし
- シーン
- シーンタブとシーン再生、壁で止まり床に沿って歩くウォーク、視野角の調整、2点透視
- 測定
- メジャーと分度器（端点、中点、円の中心、垂線の足、交点にスナップし、Shiftで方向ロック）、ガイド点とガイド線の配置と元に戻す（同じファイルを開き直してもそのまま）、直近の測定10件のコピー、画像の保存と印刷
- モバイル
- 表示・測定ボタンだけを1行にまとめ、メジャー・分度器は長押しで精密照準、ウォークはジョイスティックで。ホーム画面に追加するとインターネットなしでも開く

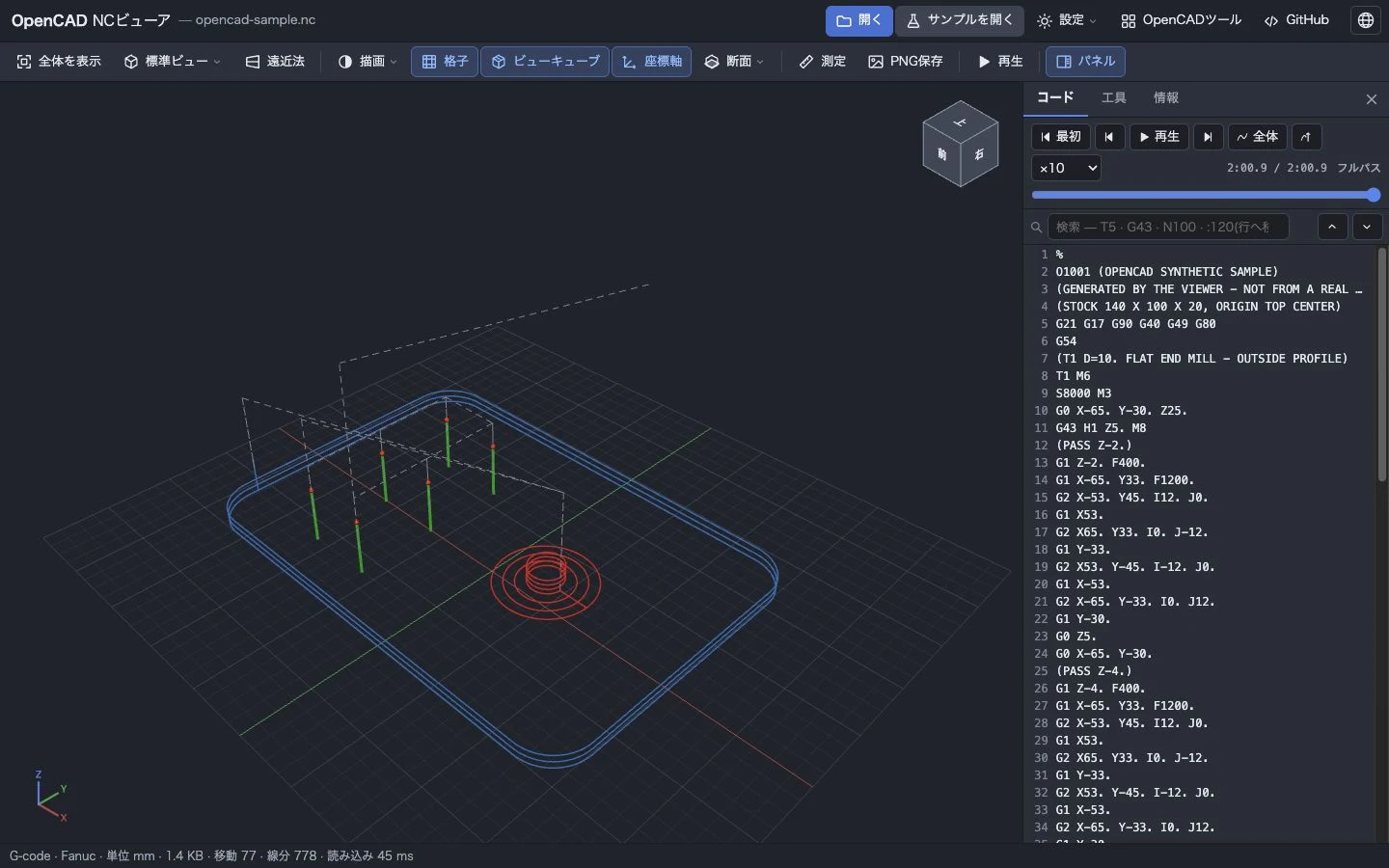

サンプルGコードを開いた画面 公開G-code·Heidenhain·MPR·PGI·XML
OpenCAD NCビューア
.nc.gcode.ngc.h.mpr.pgi.xml
G-code、Heidenhain（対話形式、DIN/ISO）、パネル加工ファイル（woodWOP MPR、WangShi PGI、KDT XML）の3D工具経路を確認できる無料のNCビューアです。コード行と移動を対応づけて確認し、加工順序を再生しながら素材が削られる様子も表示します。機械に送る前に確認すべき行は警告で知らせます。
- 形式
- ISO・Fanuc・Haas・Siemens・LinuxCNC・GRBL・Mach3系のG-code、Heidenhain対話形式とDIN/ISO、woodWOP MPR、WangShi PGI、KDT XML
- 経路
- 3D工具経路とコード行の連動、工具ごとの表示、加工順序の再生、1移動ずつの送り、コード検索、再生した位置まで素材を削ってみる3軸シミュレーション
- 情報
- 送り・早送り移動の長さ、予想時間、切削範囲と最深Z、選択行の送り・主軸・補正の状態、パネル加工ファイルの作業と変数
- 警告
- 工具番号と異なるH・D番号、主軸停止中の切削、最深切削より低い早送りなどの行を警告し、押すとその行へ移動
- 表示
- 回転・拡大、標準ビュー、断面、円弧の中心、中点、交点、垂線の足に吸着する2点測定、Shiftによる方向ロック（円弧とスプラインでは接線方向）、PNG保存
- モバイル
- 表示・測定・再生ボタンだけを1行にまとめ、測定バーと長押しの精密照準で工具経路上の2点間の距離を確認。ホーム画面に追加するとインターネットなしでも開く
CADビューアの使い方
.dwg.dxf
インストール不要の無料CAD、OpenCADをMac・Windowsで使い、DWG・DXFを開く、新しい図面を作成する、編集・保存する手順を紹介します。対応バージョン、画層、フォント、PDF出力も確認できます。
.dwg.dxf
OpenCADでDWG・DXF図面の距離と面積を測定し、PDFで出力する方法です。 DIST・AREAコマンド、オブジェクトスナップ、単位確認とプロットスケールチェックを案内します。
.step.stp.p21
インストールせずSTEP・STPの3Dファイルを開き、寸法や断面を確認する方法です。無料OpenCADでアセンブリ、保存済みPMI、距離測定、空白画面や形状の欠落を確認できます。
.skp
SketchUp（スケッチアップ）をインストールせず、SKPを無料でオンライン表示する方法です。デスクトップビューアのダウンロード終了後の選択肢、対応バージョン、タグ・シーン・寸法を確認できます。
.nc.gcode.ngc.h.mpr.pgi.xml
無料のOpenCAD NCビューアで、G-code、Heidenhain、パネル加工ファイル（MPR、PGI、XML）の工具経路を確認する方法です。サンプルの再生、コード行の対応づけ、方言・単位と解析警告を確認します。
受け取ったCADファイルに合う無料ビューアの選び方を紹介します。DWGとDXF、STEPとSTP、SketchUp SKPの違い、Windows・Macでの開き方、設計から工場への受け渡し項目を確認できます。
