無料オンラインSTEP・STPビューア：ファイルを開いて測定

STPとSTEPの違い、寸法測定と断面表示

STPとSTEPは同じSTEP形式に使われる拡張子です。名前の変更ではなく、元のCADの書き出し設定と単位を確認してください。部品を選び、距離・直径の測定や断面表示で確認箇所を絞れます。

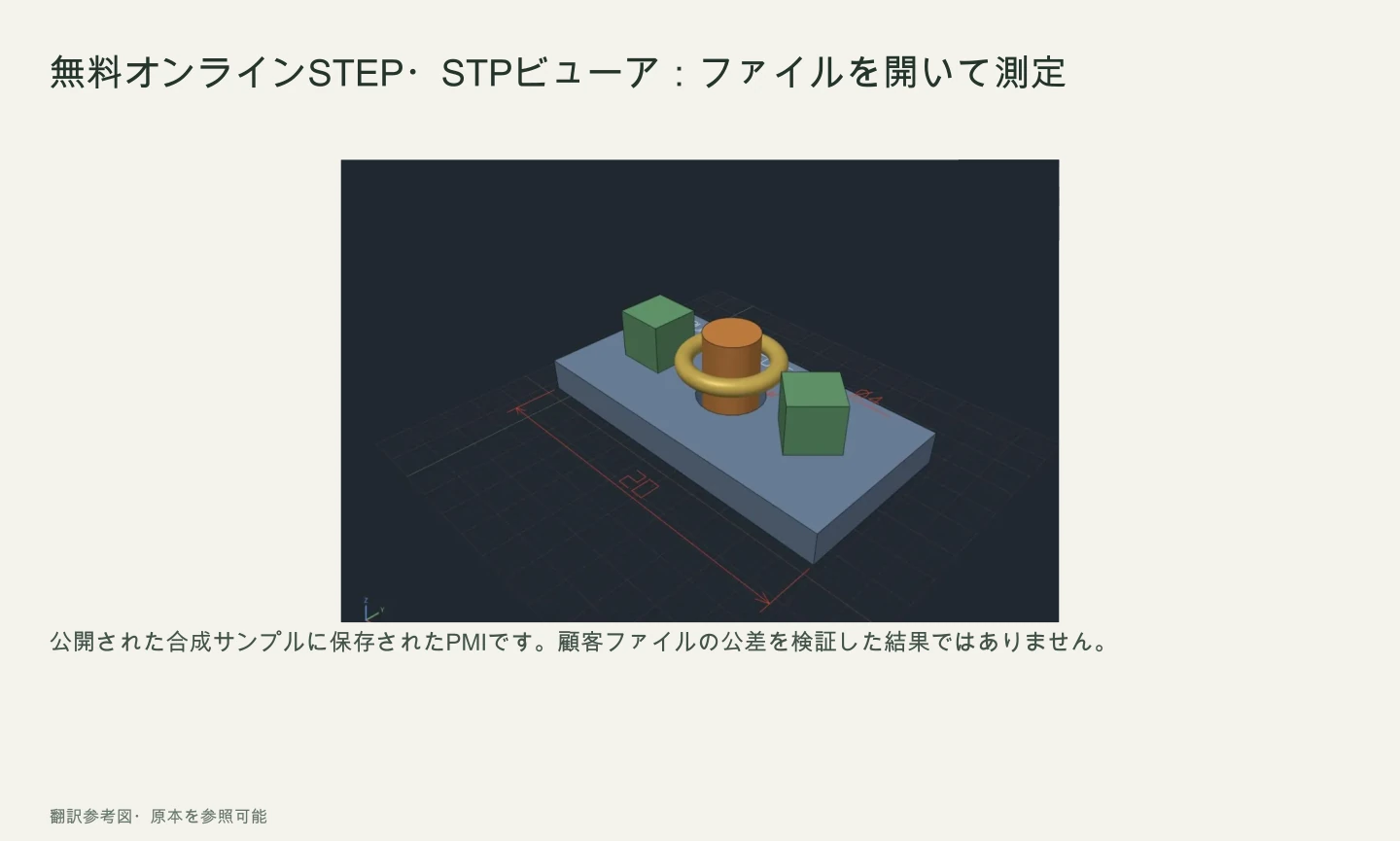

ファイルに保存されたPMI寸法と、ビューアで形状を測る値は別です。体積と質量はB-rep曲面を積分して求めますが、Bスプライン面との距離と干渉チェックは表示用三角形から計算した近似値です。

まず、拡張子と圧縮形式を確認します。

OpenCAD は STEP Part 21 形式の .stp・.step・.p21 ファイルを読み込みます。 AP203・AP214・AP242のB-rep形状、組み立て、色と単位を扱いますが、すべてのオブジェクトがオリジナルと同じように表示されるわけではありません。

gzip（.stp.gz・.stpZ）とSTEPファイルを含むZIPもサポートしています。 STEP-XML（.stpx）はサポートされていません。ファイル名の拡張子のみを変更しても、内部形式は変換されません。

サンプルモデルと実際のファイルを順に開きます。

最新のブラウザでJavaScriptとWebGL2が動作する必要があります。「例で試す」を選択すると、ブラウザ上で小さな組み立てモデルが開きます。ご自身のファイルを選択する必要はありません。

1. サンプルモデルで、マウス操作による回転や拡大ができるか確認します。
2. 「開く」をクリックするか、STEPファイルをウィンドウ内にドラッグ＆ドロップします。圧縮ファイルの場合は、解凍と解析が完了するまでお待ちください。
3. 右側の製品ツリーおよび情報パネルで、部品数、単位、警告を確認します。
4. 別のモデルを開くと、現在のドキュメントが置き換わります。大きなファイルを読み込んでいる間は、「キャンセル」またはEscキーで中断できます。

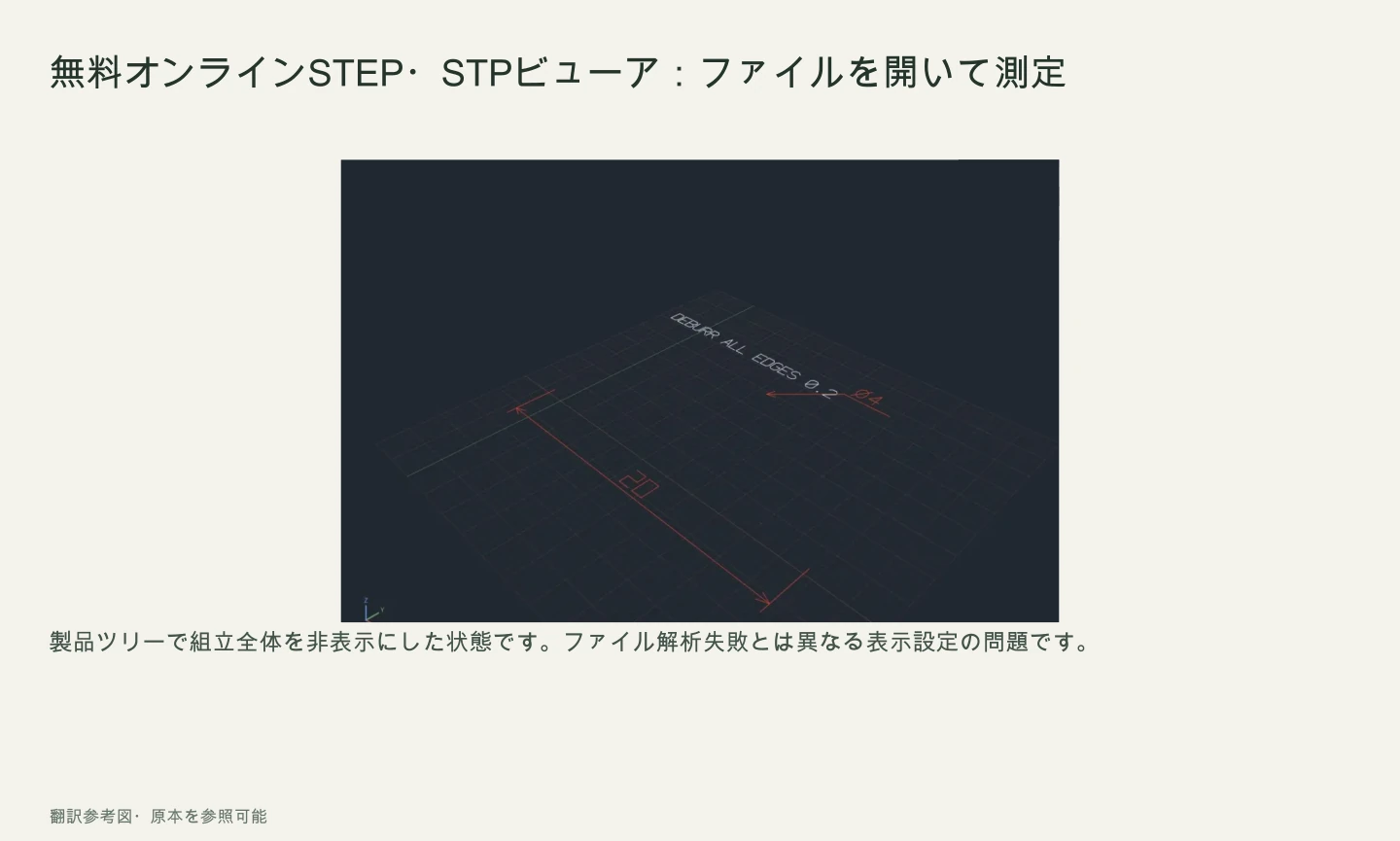

ファイルを開いたにもかかわらず、画面が空に見える場合

まず、「全体表示」またはFキーを押して、モデルが画面内に収まっているか確認してください。製品ツリーから部品を選択し、「選択部品の表示」機能で確認します。また、非表示になっている部品やレイヤーがないかも確認してください。

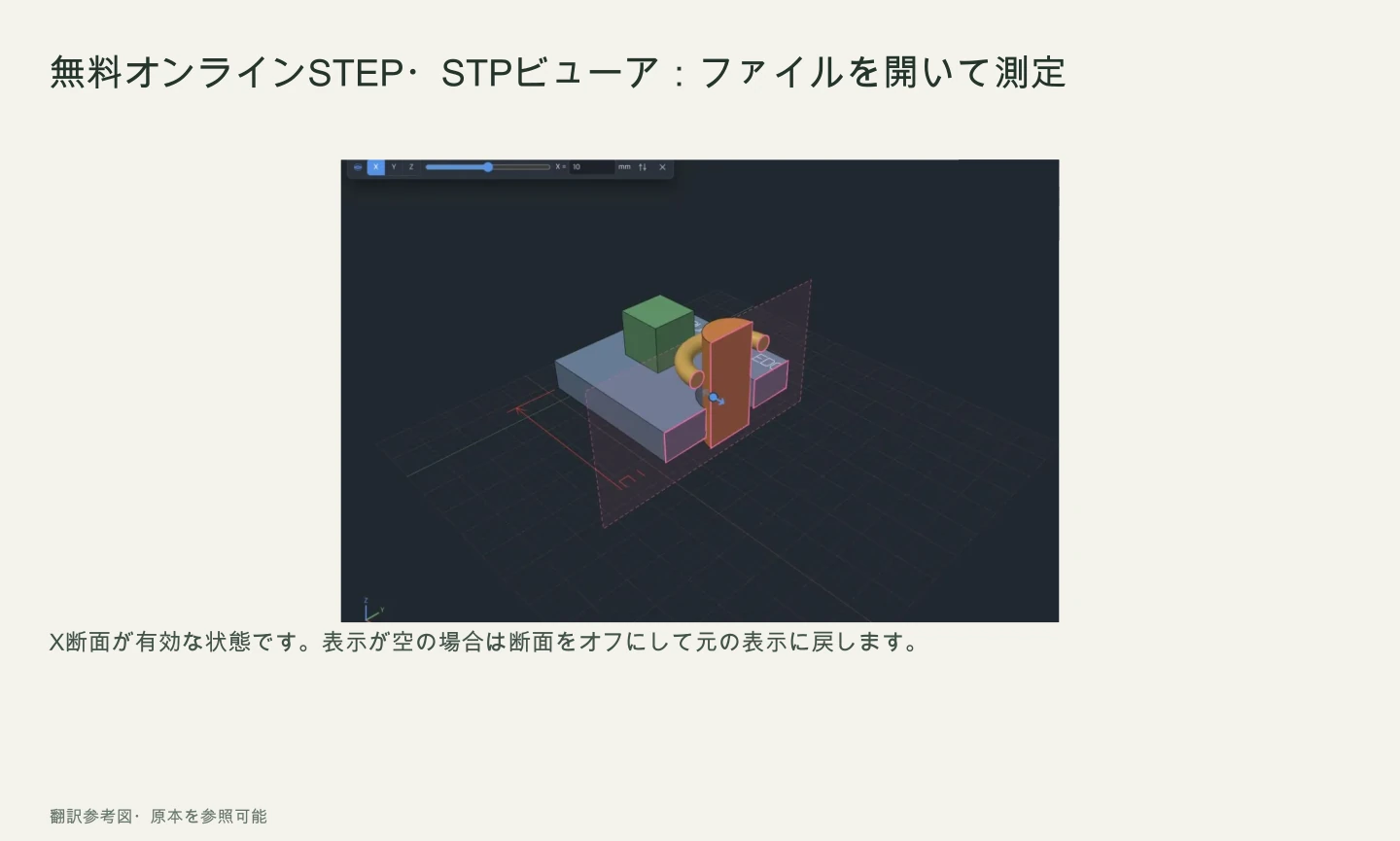

断面表示をオンにしている場合は、オフにして比較してみてください。ワイヤーフレームなどの表示モードに切り替えることで、線のみの形状なのか、面を持つモデルなのかを確認することもできます。

情報パネルの警告を元のCADの表示と比べてください。サンプルは正しく表示されるのに特定のファイルだけ形状が欠ける場合は、そのファイルの形状やオブジェクトを読み取れていない可能性があります。

もし開かない場合は、エラー内容と最小限のサンプルデータをご提示ください。

ファイル形式、ブラウザ、表示されたエラーや警告、元のプログラムで同じモデルがどのように表示されるかといった情報をまとめると、再現の助けになります。公開イシューでは、実際のモデルの代わりに、ご自身で作成した単純な形状など、共有可能な最小限のサンプルを使用してください。

ファイルはこのブラウザ内で読み込まれ、描画されます。形状を見て距離を測るビューアなので、STEPファイルを編集したり保存し直したりすることはできません。

公開実装と使用ガイド

• 公開STEPビューアの使用方法と対応形式
• 圧縮されたSTEPとSTEP-XMLの判別を実装
