Projekt 03 · Produkt · SketchUp · Möbelherstellung

Wedraw Pro, vom Möbeldesign bis zur Produktion

Der Designer entwirft wie ein Möbelbauer, und der Fertigungsleiter erhält die Produktionsdaten über eine Schnittstelle.

SketchUp Ruby APIJavaScriptPythonMPR·PGIVerschachtelung

Die Konstruktion des Designers dient als Grundlage für die Bearbeitungsdaten der Fabrik.

Screenshot der Demo-Küche (18 Korpuselemente), entworfen mit Furniture Builder, in SketchUp
Produktbildschirm Design-Ergebnisse werden als Demo-Küche anstelle von Kundendaten angezeigt. Dieses Modell generiert Zeichnungen, Stücklisten, Etiketten und Verarbeitungscodes.
  • 4 TypenStückliste, Etikett, Verarbeitungszeichnung, Verarbeitungscode-Ausgabe
  • 2 TypenBearbeitungsdateien für Nestingmaschinen und Skipper erstellen
  • WebviewerRoutenlayout · NC-Bearbeitung · 2D-Zeichnungsprüfung

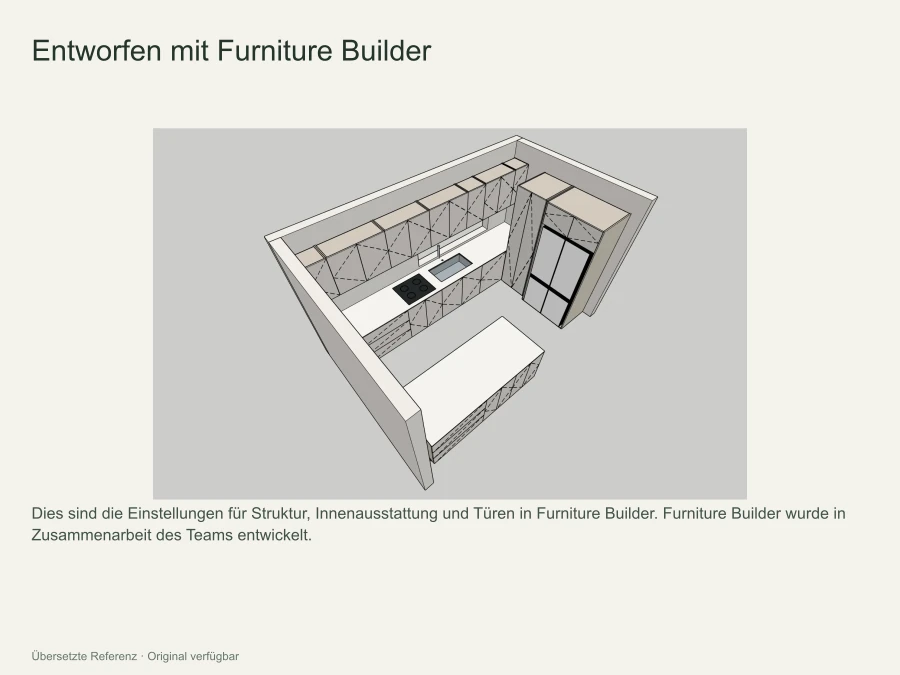

  1. Dies sind die Einstellungen für Struktur, Innenausstattung und Türen in Furniture Builder. Furniture Builder wurde in Zusammenarbeit des Teams entwickelt. Übersetzte Referenz · Koreanisches Original ansehen

    Entworfen mit Furniture Builder

    Der Designer entwirft Möbel, indem er Korpus, Türen, Beschläge, Oberflächen und Maserungsrichtung mithilfe des Möbelkonfigurators in SketchUp festlegt.

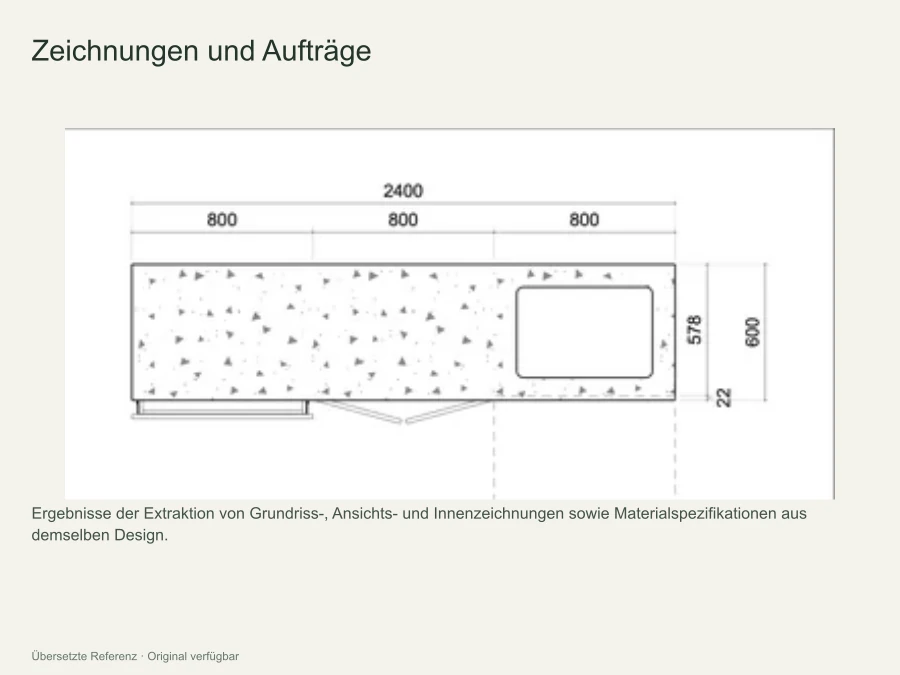

  2. Ergebnisse der Extraktion von Grundriss-, Ansichts- und Innenzeichnungen sowie Materialspezifikationen aus demselben Design. Übersetzte Referenz · Koreanisches Original ansehen

    Zeichnungen und Aufträge

    Der Plotter erstellt Grundriss-, Ansichts- und Innenzeichnungen und wechselt zur Angebotserstellung und Auftragsabfrage in den Verbindungsauftragsmodus.

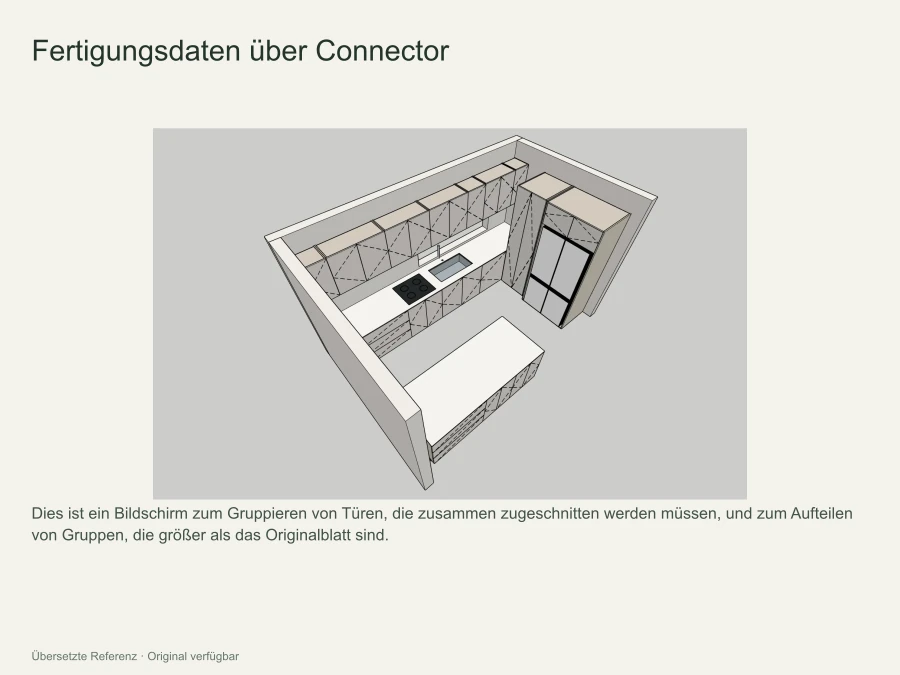

  3. Dies ist ein Bildschirm zum Gruppieren von Türen, die zusammen zugeschnitten werden müssen, und zum Aufteilen von Gruppen, die größer als das Originalblatt sind. Übersetzte Referenz · Koreanisches Original ansehen

    Fertigungsdaten über Connector

    Der Fertigungsleiter prüft die Ausrichtung der Türgruppe und die Verschachtelung am Verbinder und gibt Stückliste, Etikett, Bearbeitungszeichnung und MPR·PGI-Bearbeitungscode gleichzeitig aus.

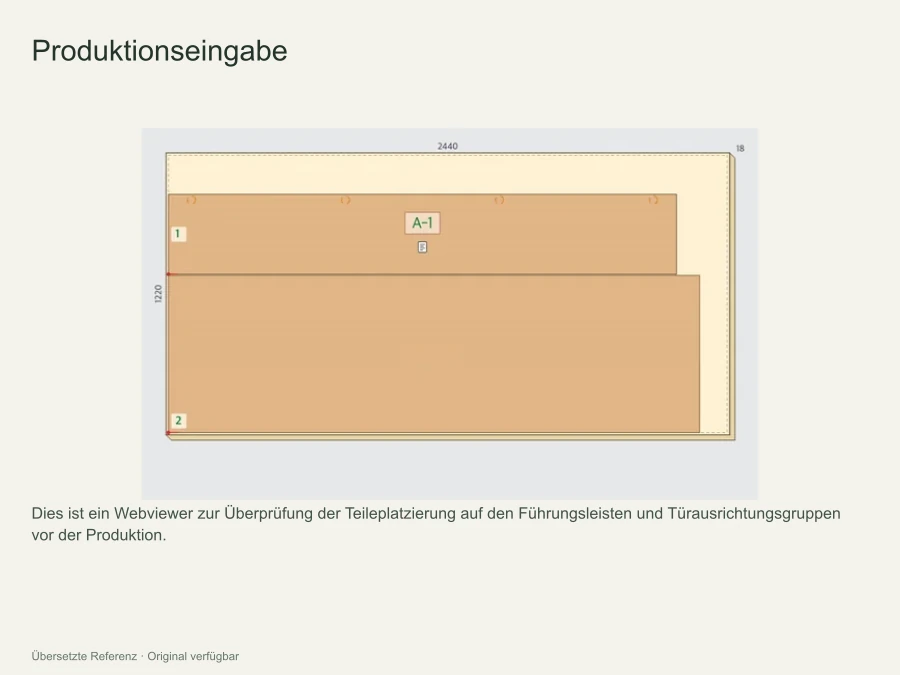

  4. Dies ist ein Webviewer zur Überprüfung der Teileplatzierung auf den Führungsleisten und Türausrichtungsgruppen vor der Produktion. Übersetzte Referenz · Koreanisches Original ansehen

    Produktionseingabe

    Vor der Übertragung der Verschachtelungs- und Bearbeitungscodes an die Feld-CNC-Maschine mit dem Verschachtelungs-Webviewer und dem NC-Viewer prüfen und für die Produktion kennzeichnen.

Zugewiesene Rolle

Dies ist ein Produkt, das in Zusammenarbeit mit dem Team entwickelt wird. Ich leitete die Ausgabe der Fertigungsdaten und die Produktionseingabe sowie die erste Entwicklung von Zeichnungen und Aufträgen.

  • Connector-Fertigungsmodus und -Ausgabe (Stückliste, Etikett, Fertigungszeichnung, MPR·PGI)
  • Bearbeitung der Tür-Faserrichtungsgruppe und Beibehaltung der Bearbeitungsposition während der Blechrotation
  • Vor der Serienprüfung mit dem Verschachtelungs-Webviewer und dem NC-Viewer
  • Erste Entwicklung des Plotterzeichnungs- und Verbindungsauftragsmodus

Das Konstruktionswerkzeug Furniture Builder wurde vom Team entwickelt.

Ergebnisse
Wir haben einen Fertigungsdaten-Ausgabefluss vom SketchUp-Entwurf bis zur Stückliste, Beschriftung, Fertigungszeichnung und Fertigungscode erstellt. Die Einschubrichtung, die Werkzeugposition und die Bearbeitungsreihenfolge der Nesting-Maschine und des Skippers wurden berücksichtigt, und die Bearbeitungsposition, das Kantenband und die Maserungsrichtung wurden angepasst, auch wenn die Platte gedreht oder umgedreht wurde.

Von dieser Technologie erwartete Änderungen

Reduzierung der wiederholten Eingabe von Konstruktionsinformationen.

Durch die Verknüpfung von Konstruktions- und Hardwareinformationen mit Zeichnungen, Aufträgen und Fertigungsdaten kann der Bedarf an erneuter Eingabe von Maßen und Bearbeitungsinformationen beim Wechsel von Abteilungen oder Werken reduziert werden.

Praxiserfahrung sammeln

Durch die Integration maschinenspezifischer Eingaberichtungen und Verarbeitungssequenzen für Türschlösser/-kanäle in Softwareregeln schaffen wir eine Grundlage, die die wiederholte Nutzung des Urteilsvermögens erfahrener Bediener ermöglicht.

Fehler vor Produktionsbeginn erkannt

Vorschau des Routenlayouts und des Bearbeitungspfads im Web. Prüfen Sie die Etikettenvorschubrichtung, um Nacharbeit und Materialverschwendung durch fehlerhafte Bearbeitung zu reduzieren.

3DKonzeptmodell Schritt für Schritt

Wandmöbel für ein Studio-Apartment, gezeichnet mit den Standardeinstellungen des Möbel-Builders und den Verschachtelungsergebnissen der Engine. Darstellung von Design, Fertigung, Montage und Installation in der richtigen Reihenfolge.

A-02Möbel
Konzeptmodell
Bearbeitung von Platten im Werk

Die Platten werden nach dem von der Software berechneten Nestingplan zugeschnitten. Anschließend werden die Kanten der Unterschrankseiten angeleimt und auf der Skipper die Ausklinkungen für die Holzgriffleiste, Bohrungen und Rückwandnuten bearbeitet.

  1. 1VerschachtelungKorpusplatten 18T · 11 Stück
  2. 2KantenanleimenSeitenwand, 3-seitig, 0,8 mm
  3. 3Ausklinkung für die HolzgriffleisteSkipper-Fräsen · 60 × 40
  4. 4Skipper-BohrenVerbindungsschraube Ø6 · Bodenträger Ø3
  5. 5RückwandnutUntere Fräse · 4 × 7
Zeichnung
A-02
Name
Wandmöbel für Studio-Apartment
Schritt
02 Fertigung
Einheit
mm
Autor
Gyu-tae Kim
Aktualisiert

01Was wurde in jedem Schritt gemacht?

  1. Entworfen mit Furniture Builder

    Vom Designer in SketchUp verwendete Konstruktionswerkzeuge.

  2. Zeichnungen und Aufträge

    • Plan-, Ansichts- und Innenzeichnungen mit dem Plotter erstellen
    • Connector-Bestellmodus (Angebot, Bestellberatung)
  3. Fertigungsdaten über Connector

    • Fertigungsmodi und -ausgabe (Stückliste, Etikett, Fertigungszeichnung, MPR·PGI)
    • Scharnier, Führungsschiene und Hebevorrichtung auf das Blech projizieren
    • Bearbeitung der Tür-Faserrichtungsgruppe und Anleitung zur Übererfüllung der Standardblechvorgaben
    • Bearbeitungsposition und Kantenverlauf auch bei Plattenrotation beibehalten
  4. Produktionseingabe

    • Verschachtelungs-Webviewer (Ledger-Platzierung, Türausrichtungsgruppe)
    • Überprüfen Sie den Bearbeitungscode mit dem NC-Viewer
    • 2D-CAD-Webviewer

02Problem und Lösung

  1. ProblemFür die Ausrichtung der Türmaserung müssen die Türen eines Möbelstücks in der Reihenfolge ihrer Vorderseite aus einem einzigen Originalblech geschnitten werden. Die Bearbeitungsdatei allein gibt jedoch nicht an, welche Türen zu welcher Gruppe gehören.

    Gelöst.Die Gruppen für die Ausrichtung der Türmaserung und die vorderen Positionen (A-1, A-2…) sind in der Bearbeitungsdatei enthalten. Gruppen, die größer als das Originalblech sind, werden entsprechend aufgeteilt.

  2. ProblemDa Nestingmaschinen entsprechend der Ausrichtung des Originalblechs schneiden und Skipper in Richtung der Säge-, Spann- und Kanalpositionen eingeschoben werden müssen, kann nicht eine einzige Bearbeitungsdatei für beide Maschinen verwendet werden.

    Gelöst.Separate Bearbeitungsdateien für Nestingmaschinen und Skipper erstellen und die Einschubrichtung des Skippers mithilfe des Wendesymbols und des Einschubpfeils auf der Beschriftung angeben.

  3. ProblemDie Scharnierbohrungen müssen auf der Rückseite der Tür angebracht werden, das Werkzeug für die Scharnieraufnahme befindet sich jedoch nur oben.

    Gelöst.Spiegeln Sie den gesamten Türbearbeitungsprozess, einschließlich der Bearbeitungsfläche, und verwenden Sie das obere Werkzeug, um Vertiefungen und Führungsbohrungen zu erstellen. Der Bediener wendet die Tür und setzt sie gemäß den Markierungen ein.

  4. ProblemWenn ein Werkzeug mit einem Ruck in die Nut (Griffnut) der Seitenwand eindringt, kann die Kante an der Austrittsstelle brechen.

    Gelöst.Die Testbearbeitungsmethode mit dem geringsten Kantenbruch wurde in die Bearbeitungsstrategie integriert.

03Überprüfung

Geprüfte Elemente

  • Vergleichen Sie 8 Bearbeitungen der Tür-Faserrichtungsgruppe, indem Sie die Konstruktionsdaten in die Bearbeitungsdateien einzeichnen.
  • Vergleich der Ausgabe der tatsächlichen Konstruktionsdaten (5 Möbelstücke, 66 Platten) mit den separat berechneten Rotationsergebnissen.
  • Ursprüngliche Bearbeitungsposition mit Ausgabedatei und Spiegelmarken wiederhergestellt und mit der Konstruktion verglichen
  • Lesen Sie die generierte Bearbeitungsdatei erneut ein, um die Bearbeitungsfläche, die Tiefe und die Reihenfolge von Türwanne und -kanal zu prüfen.
