Projekt 02 · KI · Möbel · Parametrisches Design

KI zur Erkennung von Möbelpaneelen und Berechnung von Größenänderungen

Modellanalyse → KI-Panelerkennung → Parameterbeziehungen formulieren → Fertigungsdaten generieren und verifizieren

TensorFlowHierarchisches CADNet basiertGraphische EingabeLineare RegressionStückliste/Zeichnung

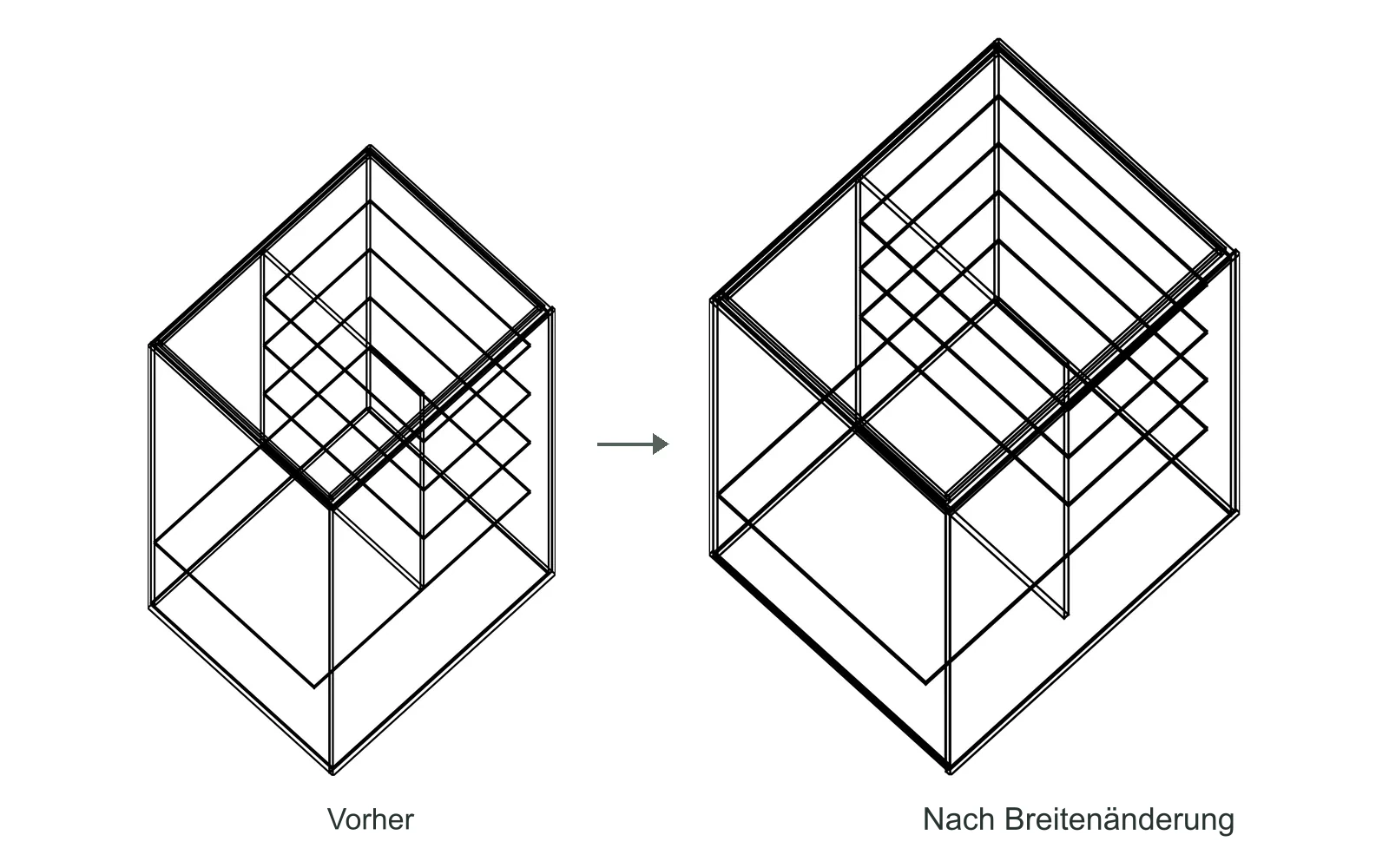

Bei Größenänderungen von Möbeln bewegen sich die Paneele gemäß festgelegten Regeln.

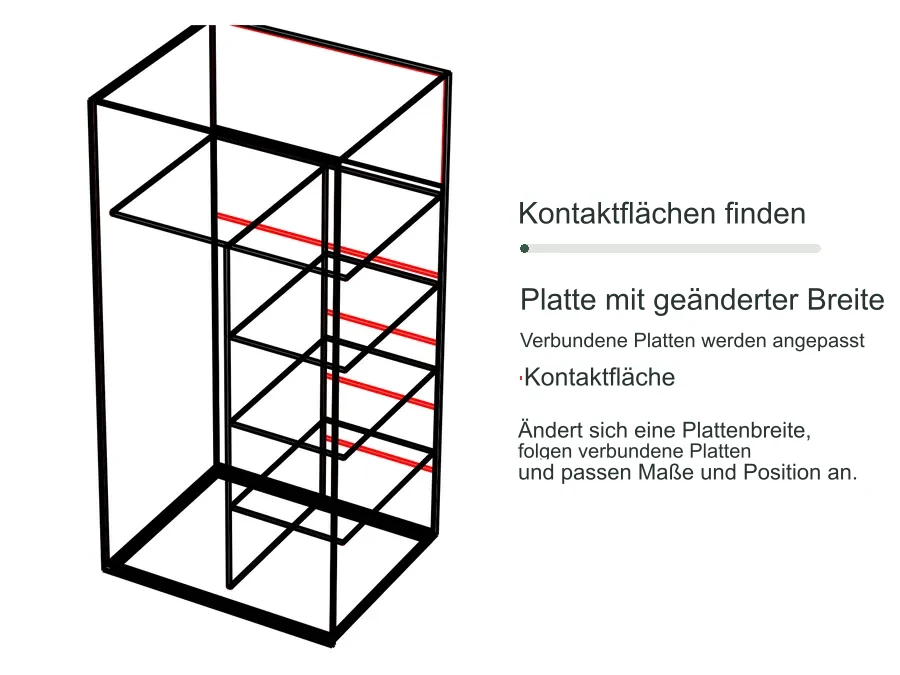

Animation, die zeigt, wie sich die Größe und Position der angrenzenden Paneele nacheinander anpasst, wenn die Breite eines einzelnen Paneels im Möbelstück geändert wird. — Forschungsbild Möbelstück, dessen Breite während einer Studie verändert wurde. Aneinandergrenzende Paneele bewegen sich sequenziell entlang der Verbindungsstelle.

15 TypenVon der KI erkannte Paneltypen
13Konfigurierte Designparameter für jedes Möbelstück
1 FallGemeinsame Patentanmeldung

1
Analyse von Paneelen und Verbindungsflächen

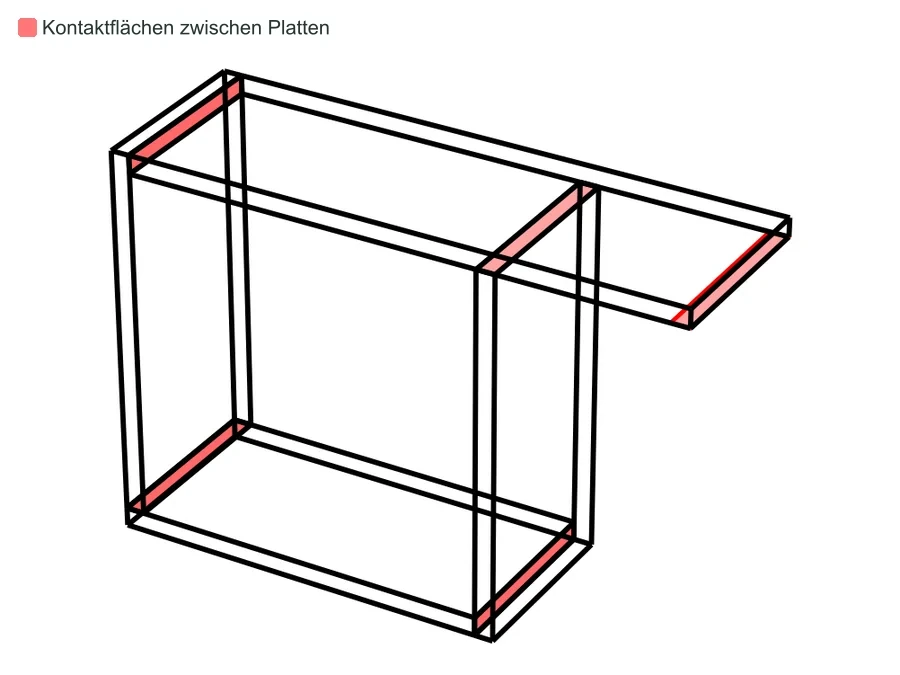

Berechnet Größe und Volumen jedes Paneels in einem 3D-Möbelmodell, identifiziert die Verbindungsflächen und erstellt ein Diagramm.
Konzeptionelles Diagramm · Erläutert Plattenarten und Kontaktbeziehungen.
2
KI-Panel-Erkennung
Erkennung von 15 Plattenarten, darunter Seitenwände, Bodenplatten, Deckplatten, Rückwände, Profile, Sockelleisten, Regalböden und Türen, mithilfe grafischer Eingabe.
3
Formulierung von Parameterbeziehungen
Erarbeiten Sie gemeinsam mit dem Team die Regeln für die Änderung von Breite, Tiefe und Höhe, Sockelleisten und Profilen, Ecksockelleisten und Türabständen usw. und formulieren Sie die Änderungen der Paneelposition und -größe mithilfe linearer Regression.
Dies ist der Bildschirm zur Überprüfung des generierten Bearbeitungscodes im NC Viewer. Prüfen Sie die Bearbeitungsfläche und die Position der Bohrungen in der Platte. Übersetzte Referenz · Koreanisches Original ansehen
4
Erstellung und Überprüfung von Fertigungsdaten
Verbindungsstücke und Hardware platzieren und Stückliste, Zeichnungen und Kantenanleimung berechnen. Die bearbeiteten Oberflächen und Bohrungspositionen im NC-Viewer anhand des generierten Bearbeitungscodes überprüfen.

Zugewiesene Rolle

Ich war in einem Teamprojekt direkt für die KI-Forschung verantwortlich.

Analyse der Paneele und Verbindungsflächen des Möbelmodells
KI erkennt 15 Paneltypen
Formulierung der Größenänderungsregeln als lineare Regression
Bedienfeld nur mit der Formel im Browser verschieben

Die Möbelregeln wurden gemeinsam mit dem Team erarbeitet, und die Generierung der Fertigungsdaten wurde ebenfalls gemeinsam mit dem Team entwickelt.

Schlüsselentscheidung

Wir haben Änderungen der Paneelposition und -größe mithilfe linearer Regression in die Koeffizientenformeln integriert. Dadurch können Kunden Designparameter in Echtzeit anpassen und Bestellungen über das Web aufgeben.

Von der KI erkannter Panel-Typ 15

Möbeldesignparameter, konfiguriert über Panelerkennung

Die Parameter des Möbeldesigns werden basierend auf den von der KI identifizierten Plattentypen und Verbindungsbeziehungen konfiguriert. Wenn der Kunde den Wert im Internet ändert, werden Position und Größe des Panels numerisch aktualisiert, was zur Bestellung der gewünschten Spezifikationen führt.

Grundgröße

Breite
Tiefe
Höhe

Sockelleiste

Sockelleistenhöhe
Sockelleistenaussparung · Vorder- und Rückseite

Kanal

Kanaltiefe
Kanalhöhe

Eckleisten-Finish

Eckleisten-Sockelleistenbreite · Frontfinish

Innenkonfiguration

Anzahl der Einlegeböden
Vertikale Bandbreitennutzung
Vertikale Bandbreite

Türabstand

Türabstand oben
Türabstand unten

Die verstellbaren Elemente variieren je nach Möbeltyp und den verwendeten Paneelen.

01Was wurde in jedem Schritt gemacht?

1
Analyse von Paneelen und Verbindungsflächen
- Panelgröße, -volumen und -dicke berechnen
- Flächenbereich, Mittelpunkt und Kontaktbeziehungen extrahieren
- Hierarchisches Diagramm zur Verbindung von Paneelen und Verbindungsflächen
2
KI-Panel-Erkennung
- Erkennen Sie 15 Arten hierarchischer CADNet-basierter Modelle und MLP
- Ein Tool zum Exportieren von Geometrie, Beschriftungen und Diagrammen aus Beschriftungsdaten
- Kreuzvalidierung basierend auf Geometriereihen
- Experiment zum Entfernen von Merkmalsgruppen und Überprüfung des Achsentauschs
3
Formulierung von Parameterbeziehungen
- Generierung von Stichproben, die Referenzwerte mithilfe von Regeln verändern
- Anpassung von Position und Größe jedes Paneels mittels linearer Regression
- Echtzeit-Dimensionsänderung und Auftragsverknüpfung über Koeffizientenformeln im Web
Die Möbelregeln wurden gemeinsam mit dem Team erarbeitet.
4
Erstellung und Überprüfung von Fertigungsdaten
- Position der Verbindungsstücke und Hardwareplatzierung
- Stückliste, Zeichnung, Berechnung der Kantenanleimung
- Prüfen Sie die Bearbeitungsfläche und die Positionen der Bohrungen im generierten Bearbeitungscode.

02Problem und Lösung

ProblemAuch wenn Größe und Form ähnlich sind, erfüllt jedes Paneel innerhalb des Möbels eine andere Funktion.
Gelöst.Wir haben die Form und die Verbindungsbeziehungen der Paneele mithilfe von Diagrammen analysiert und KI eingesetzt, um 15 Paneeltypen zu klassifizieren, darunter Seiten-, Boden- und Deckpaneele.
ProblemKunden möchten Möbelabmessungen und -konfigurationen in Echtzeit online anpassen und Bestellungen mit ihren gewünschten Spezifikationen sofort aufgeben.
Gelöst.Wir haben mithilfe von maschinellem Lernen (linearer Regression) eine Koeffizientenformel entwickelt, um Position und Größe des Paneels zu berechnen. Sie können Parameter in Echtzeit anpassen und Möbel direkt im Browser bestellen.
ProblemDie Regressionsgleichung kann Werte beeinflussen, die sich nicht ändern sollten.
Gelöst.Für Ausgaben mit unveränderlichen Werten wurde der Koeffizient auf 0 festgelegt.

03Überprüfung

Geprüfte Elemente

Kreuzvalidierung basierend auf Geometriereihen
Vergleichsexperiment beim Entfernen von Merkmalsgruppen
Spannung bei Eingabe mit geänderten Koordinatenachsen auswerten
Panel-Einheitenanzeigen
Regressionstest der Panelposition nach Parameteränderung (unteres Eckpanel usw.)
