가구 패널을 인식해 크기 변경을 계산하는 AI

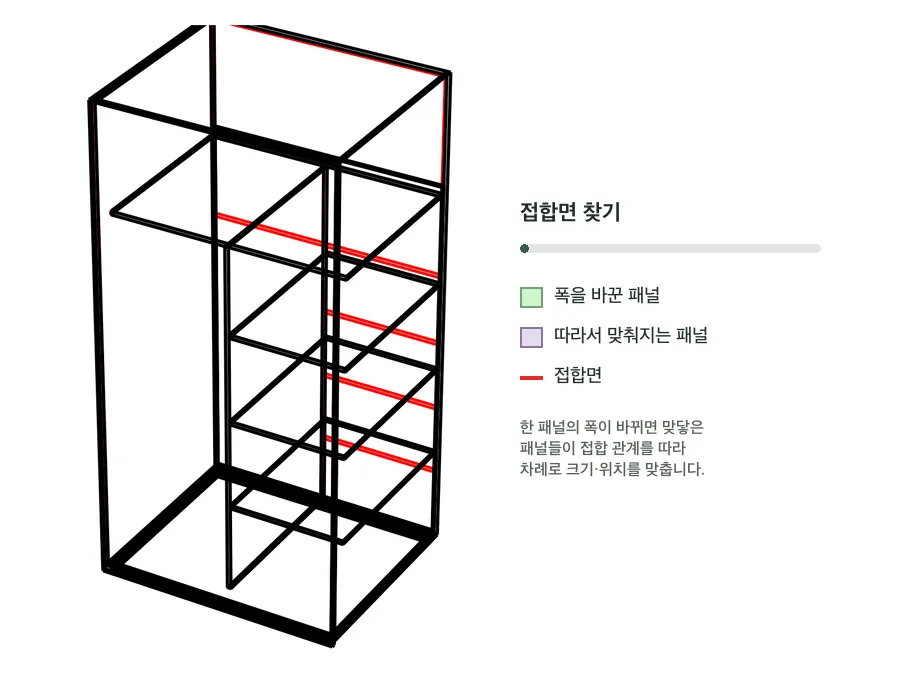

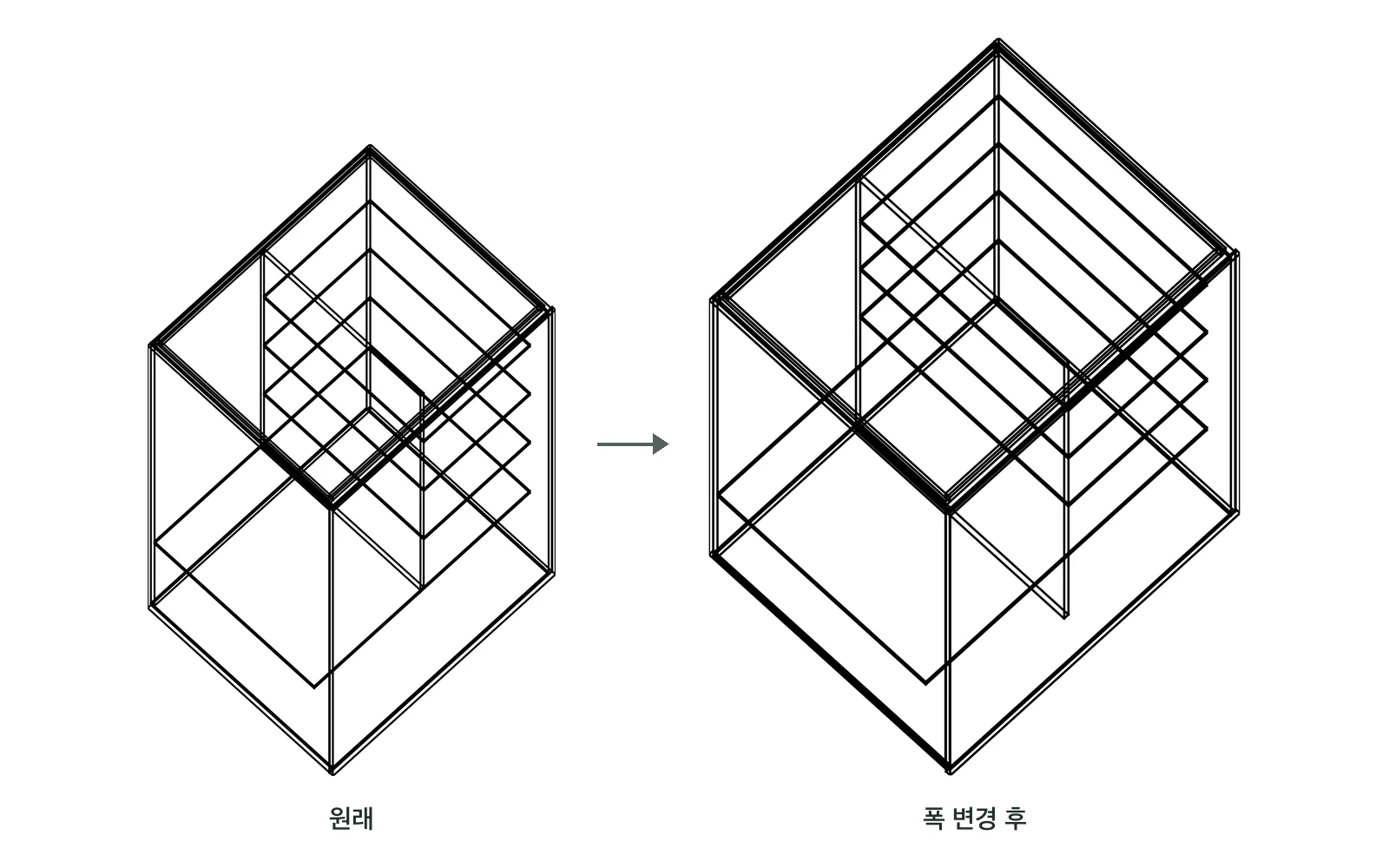

가구 크기를 바꾸면 패널이 규칙대로 함께 움직입니다

정지

• 15종AI가 인식하는 패널 종류
• 13개가구별로 구성하는 설계 파라미터
• 1건공동발명 특허 출원

1.
   1

   패널·접합면 분석

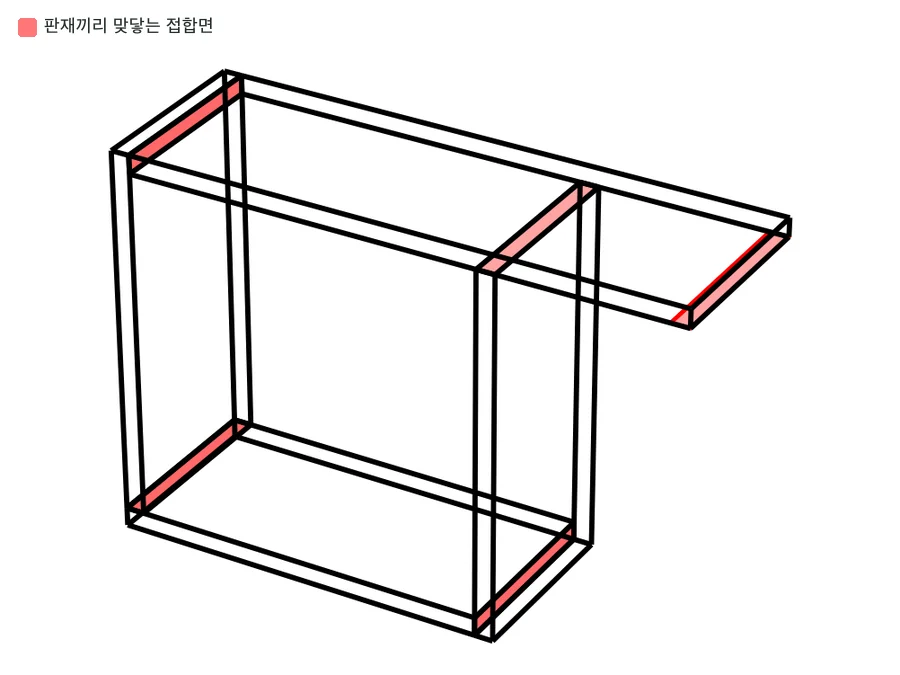

   가구 3D 모델에서 패널마다 크기와 부피를 구하고, 패널끼리 맞닿는 접합면을 찾아 그래프로 만듭니다.

2.

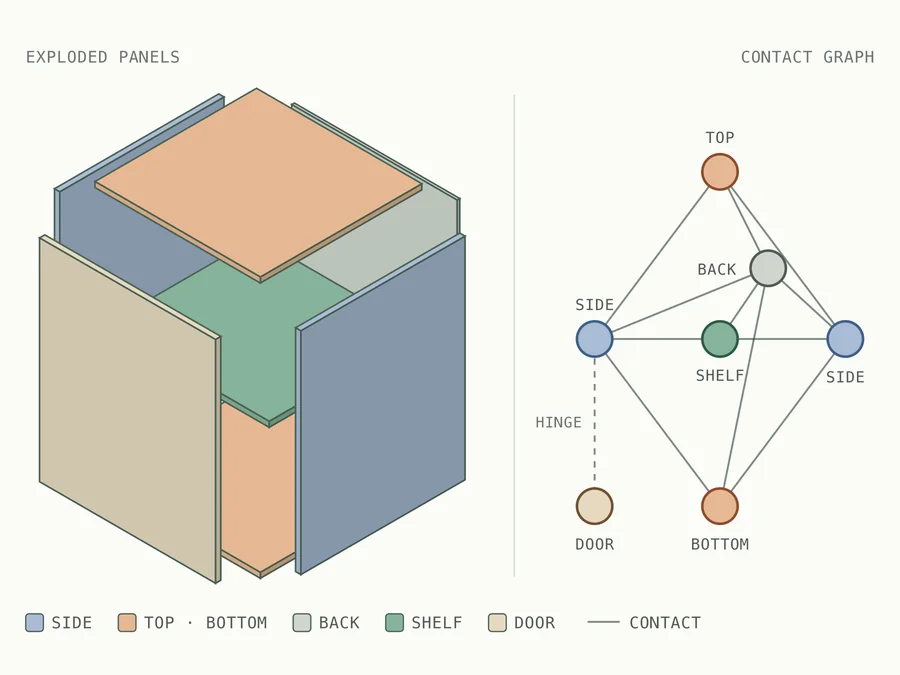

   개념도 · 패널 종류와 접촉 관계를 설명합니다.

   2

   AI 패널 인식

   그래프 입력으로 측판, 지판, 천판, 뒷판, 찬넬, 걸레받이, 선반, 도어 등 15종 패널을 인식합니다.

3.
   3

   파라미터 관계 수식화

   너비·깊이·높이, 걸레받이·찬넬, 코너장 멍판과 도어 여유 등을 바꾸는 규칙을 팀과 정리하고, 선형회귀로 패널의 위치·크기 변화를 수식화합니다.

4.

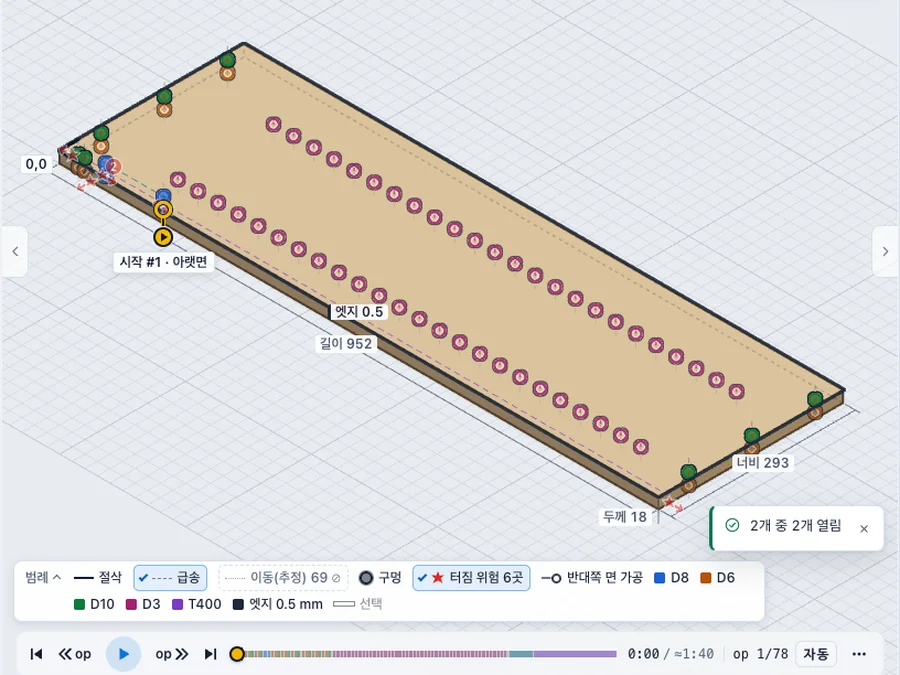

   생성한 가공 코드를 NC 뷰어에서 확인하는 화면입니다. 판재의 가공 면과 홀 위치를 살펴봅니다.

   4

   제조 데이터 생성·확인

   연결 피스와 하드웨어를 배치하고 BOM·도면·엣지밴딩을 계산합니다. 생성한 가공 코드는 NC 뷰어에서 가공 면과 홀 위치를 확인합니다.

맡은 역할

팀 프로젝트에서 AI 연구를 직접 맡았습니다.

• 가구 모델의 패널과 접합면 분석
• 패널 종류 15종을 인식하는 AI
• 크기 변경 규칙을 선형회귀로 수식화
• 브라우저에서 계수식만으로 패널 이동

가구 규칙은 팀과 함께 정리했고, 제조 데이터 생성은 팀이 함께 개발했습니다.

핵심 판단

패널의 위치·크기 변화를 선형회귀로 계수식에 담아, 고객이 웹에서 설계 파라미터를 실시간으로 수정하고 발주할 수 있도록 했습니다.
